Mūsų atskirosios orpūtės: OMEGA serija


Patikimos ir tvirtos – pritaikomos įvairiausiems tikslams

Rinkdamiesi atskirąsias mūsų orpūtes renkatės tai, ko reikia jums. OMEGA serijos asortimentą sudaro įvairūs rotaciniai stūmokliniai ventiliatoriai su našiai veikiančiais impulsiniais trimenčiais rotoriais, skirti naudoti kaip stacionari arba mobilioji įranga. Jie gaminami moderniausiuose CNC apdorojimo centruose ir kruopščiai tikrinami su maksimaliomis apkrovomis.

  • Rotaciniai stūmokliniai ventiliatoriai gali būti pritaikomi įvairiausiems tikslams – naudojami kaip stacionarūs arba mobilieji įrenginiai su aukštu arba su žemo slėgiu – jais galima transportuoti orą arba azotą (OMEGA P ir PN)
  • Ventiliatoriai su legiruoto chromo-nikelio komponentais yra skirti vakuumo distiliavimui / procesinio vandens perdirbimui (OMEGA B)
  • Žemo slėgio ventiliatoriai su pradiniu įleidimo aušinimu dar didesnei galiai užtikrinti – skirti visų pirma naudoti su kintamu aukštu ir žemu slėgiu bokštinėse ir įsiurbimo transporto priemonėse (OMEGA PV)
  • Vakuuminiai siurbliai su besisukančiu stūmokliu, skirti nedideliam vakuumui sukurti (OMEGA WVC), eksploatuojami su priešvakuumio siurbliu

Nauda Jums

  • Ilgesnė nei įprastai eksploatavimo trukmė
    Iki 100 % dujų jėgos, veikiančios vamzdžius, perima cilindriniai ritininiai guoliai. Ventiliatoriuje sumontuotų guolių eksploatavimo trukmė pailgėja net ikii 100 000 veikimo valandų.
  • Didesnė tiekimo apimtis = didesnis našumas:
    dėl maksimaliai tikslaus konstrukcijų suleidimo tarpas tarp rotoriaus ir korpuso yra minimalus. Dėl to per tarpus prarandama mažiau srauto.

Pelnas dėl mažų eksploatavimo kaštų per visą laikotarpį
Viso eksploatavimo laikotarpio kaštai

Holistinis požiūris į optimalų našumą: maksimaliai našiai išnaudojama energija, didelis suspausto oro prieinamumas ir pasaulinis, greitai į poreikį reaguojantis aptarnavimo ir remonto tinklas.



Gaminio duomenys

Rotacinis stūmoklinis ventiliatorius OMEGA P
Rotaciniai stūmokliniai ventiliatoriai su OMEGA profiliu

Naudojimo paskirtis

Ir stacionarūs, ir mobilūs, ir aukšto, ir žemo slėgio aplinkai – mūsų rotaciniai stūmokliniai ventiliatoriai puikiai tiks įvairiausioms sritims. Pavyzdys:

  • vandens įrenginiuose (pavyzdžiui, prapūsti nuosėdų rezervuarus)
  • pučiamam orui paruošti (džiovinti, aušinti, atskirti...)
  • orui į degiklius tiekti
  • transportuoti miltelinius ir granulinius produktus

Rotacinis stūmoklinis ventiliatorius azotui tiekti: modelis OMEGA PN
Rotacinis stūmoklinis ventiliatorius OMEGA P

Naudojimo paskirtis
Daugelį birių medžiagų reikia transportuoti uždarose sistemose azoto atmosferoje.
Visų sistemos komponentų – įskaitant ir rotacinį stūmoklinį ventiliatorių – nuotėkis turi būti minimalus.
Specialiai šiam tikslui sukurtos PN tipo orpūtės siūlomos su trim skirtingais sandarikliais pavaros veleno sukamajam mechanizmui – mechaniniais sandarikliais, saugančiais nuo įrangos dėvėjimosi (žr. grafiką).

Žemo slėgio ventiliatorius su aušinimo sistema: modelis OMEGA PV
Subatmosferinio slėgio ventiliatorius OMEGA PV – automobilis siurbimo darbams

Naudojimo paskirtis

  • Skirtas naudoti neapdorotame vakuume su iki100 mbar(abs) arba 900 mbar diferenciniu slėgiu
  • Siurbiamoji galia prie žemo slėgio iki 120 m³/min.
Naudojimo pavyzdžiai:
  • mobilioji įranga, pvz., siurbimo ir bunkerinėse transporto priemonėse

Subatmosferinio slėgio ventiliatorius OMEGA PV – funkcijos

Veikimo principas
Kai vakuumas (geltonas) yra izoliuojamas tarp rotoriaus ir korpuso, toliau sukantis rotoriui per numatytus įleidimo kanalus aplinkos oras (mėlynas) patenka į orpūtės bloką.
Išleidžiamas vakuumas ir aplinkos oras tūriniame sraute susimaišo, ir susidaranti suspaudimo metu šiluma yra paskirstoma kelis kartus didesnėje oro masėje.
Tai leidžia pasiekti tokią pačią galinio sandariklio temperatūrą kaip ir su įprastu ventiliatoriaus bloku.

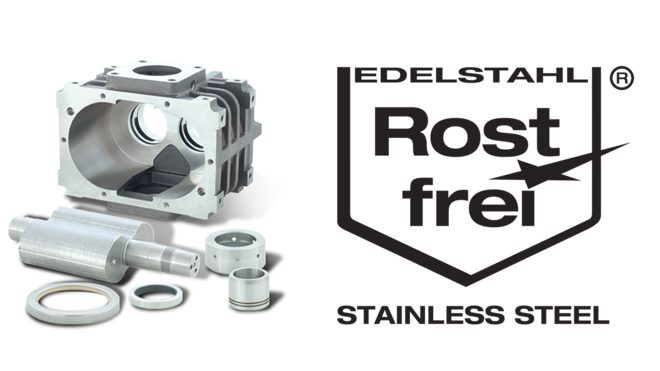

Vandens garų sutankinimo orpūtė: modelis OMEGA B
Vandens garų sutankinimo orpūtė: modelis OMEGA B

Naudojimo paskirtis

  • skirta specialiai tankinti vandens garus neigiamo slėgio aplinkoje – kartu su vandens įpurškimo aušinimo įranga

Įranga

  • Rotoriai ir korpusas iš specialiojo nerūdijančiojo plieno arba chromo-nikelio lydinio
  • įvairūs pritaikomi vidiniai besisukančių įtaisų sandarikliai (nerūdijantys ir atsparūs dėvėjimuisi)
  • įvairūs specialūs pavaros velenų varančiųjų mechanizmų sandarikliai, atitinkantys aplinkos sąlygas
  • Srauto kryptis vertikali iš viršaus į apačią (pritaikoma pagal įvairias įrengimo situacijas)

Rotacinis stūmoklinis vakuuminis siurblys: WVC tipo
Rotaciniai stūmokliniai vakuuminiai siurbliai WVC

Naudojimo paskirtis

  • Skirtas naudoti nedideliam vakuumui generuoti
  • Nominalinis tiekiamas oro srautas iki 6800 m³/val.
  • sausas suspaudimas
  • naudoti pumpavimo pastotėse kartu su priešais montuojamais siurbliais, taip padidinant pumpavimo greitį ir neigiamą slėgį
Trumpesnis pumpavimo laikas naudojant dažnio keitiklį.
Pasirinktinis dažnio keitiklis gali vienu metu įjungti rotacinį stūmoklinį vakuuminį siurblį ir priešais montuojamą siurblį, kai tik pasiekiamas atmosferinis slėgis.

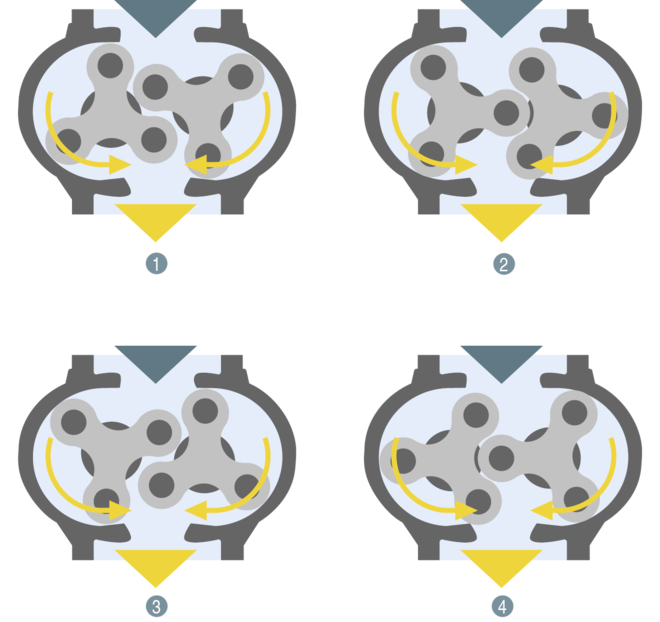

Rotacinio stūmoklinio ventiliatoriaus OMEGA P veikimo principas
Rotacinis stūmoklinis ventiliatorius OMEGA P – veikimo principas
  1. Įsiurbimas
  2. Tiekimas į suspaudimo pusę
  1. Slėgio išlyginimas
  2. Išstūmimas

Besisukantys stūmokliai įsiurbimo pusėje izoliuoja orą tarp rotoriaus ir korpuso. Toliau sukdamasis rotoriaus antgalis pasiekia ekscentrinę korpuso įdubą. Šiame pradiniame įleidimo kanale palaipsniui išlyginamas slėgis tarp prijungtos oro įsiurbimo linijos ir iš suspaudimo pusės tiekiamo oro. Dvimentėse orpūtėse oras nukreipiamas iš suspaudimo pusės į tiekimo kamerą staiga, todėl trimenčių orpūčių impulsinis veikimas yra tolygesnis negu dvimenčių. Galiausiai oras yra išpučiamas į prijungtą vamzdį nustatytu atstumu.

Techniniai duomenys
