Vidutinio dydžio sraigtiniai kompresoriai nuo 18 iki 110 kW

Energiją taupantys sraigtiniai kompresoriai – iki mažiausios smulkmenos

Suspausto oro tiekimas Jūsų gamyklai yra pagrindinis mūsų sraigtinių kompresorių uždavinys. Mūsų ASD, BSD, CSD ir CSD(X) serijos užtikrina patikimą ir efektyvų suspausto oro tiekimą Jūsų procesams.

Kompresorius galima lengvai integruoti į esamą valdymo sistemą SIGMA AIR MANAGER 4.0. Siekdami užtikrinti, kad gautumėte tokį suspaustą orą kokio Jums iš tikrųjų reikia, siūlome įvairių modelių sraigtinius kompresorius.

  • Bazinis modelis
  • su freoniniu sausintuvu aukštai suslėgtojo oro kokybei užtikrinti: T modelis
  • su reguliuojamų apsukų pavara, pritaikoma įvairioms tiksliųjų procesų valdymo sritims: modelį SFC
  • Su sinchroniniu reluktatyvinius varikliu: Ženkliai didesnis efektyvumas, ypač dirbant daliniu apkrovimu, nei pavarų su asinchroniniais varikliais , leidžia sutaupyti daug elektros energijos.
  • kaip sukomplektuotą sprendimą su integruotu freoniniu sausintuvu ir reguliuojamų apsukų pavara: T SFC modelis
Mūsų ekspertai padės jums išsirinkti poreikius atitinkantį modelį.

Privalumai Jums

  • Energijos taupymas:
    Įrenginiai su fiksuotu sukimosi greičiu komplektuojami asinchroniniu IE4 energijos vartojimo efektyvumo klasės varikliu. Sraigtiniuose kompresoriuose su dažnio keitikliais montuojami IE5 klasės varikliaiir atitinka IES2 sistemos pavaros efektyvumą.
  • Ilgesnė eksploatavimo trukmė:
    Su elektroniniu temperatūros reguliavimo vožtuvu ASD, BSD, CSD ir CSD(X) serijų modeliuose palaikoma reikiama alyvos temperatūra. Tai neleidžia kauptis kondensatui ir išvengiama su drėgme susijusių pažeidimų bei sutaupoma dar daugiau elektros energijos.
  • Šilumos rekuperacija:
    Sraigtiniai kompresoriai tiekiamą energiją paverčia 100% šilumos energija. Kaeser iš jos 96 % gali panaudoti šilumos rekuperavimui. Išnaudokite šią galimybę!

CSD(X) – našumaspaverčiamas efektyvumu

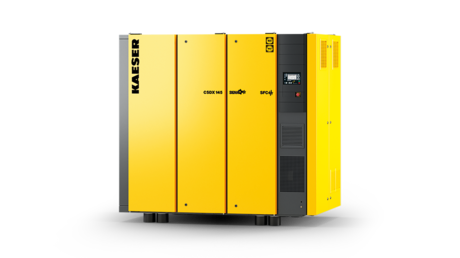

CSDX rotary screw compressors from KAESER KOMPRESSOREN

Naujos kartos CSD(X) serijos sraigtiniai tepalinai kompresoriai užtikrina tikslesnį ir efektyvesnį veikimą. To pagrindas – integruota agregatų linija. Tai leidžia parinkti optimalius bloko sūkius efektyviausiame darbo taške. Integruotas elektroninis temperatūros reguliavimo vožtuvas (ETM) ir naujai suprojektuotas įsiurbimo vožtuvas kartu su didesniu įsiurbimo filtru užtikrina didesnį sraigtinio kompresoriaus efektyvumą. Ventiliatorius su dažnio reguliavimu užtikrina dar didesnį energijos taupymą ir mažesnę CO2 emisiją. Jis tiekia tik tiek aušinimo oro, kiek jo iš tikrųjų reikia.

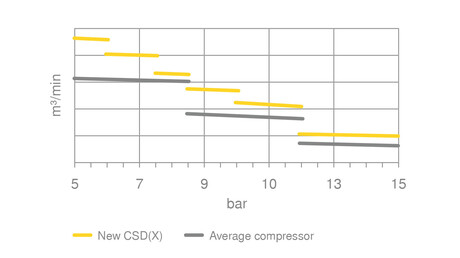

Šeši nauji CSD(X) slėgio pasirinkimai
Šeši slėgio pasirinkimo variantai gerokai padidina našumą irsvarbiausia leidžia dar tiksliau prisitaikyti prie individualaus darbinio slėgio poreikio.

Siekdama užtikrinti dar didesnį efektyvumą, KAESER visada teikia pirmenybę didžiausiam įmanomam sistemos pavaros efektyvumui. Fiksuoto sukimosi greičio įrenginiuose naudojami geriausios įmanomos efektyvumo klasės IE4 asinchroniniai varikliai. SFC įrenginiuose su dažnių reguliatoriumi naudojami IE5 klasės varikliai, jie taip pat atitinka IES2 sistemos efektyvumą ir taip užtikrina aukščiausią įmanomą efektyvumą pagal IEC 61800-9 standartą.



Mūsų sraigtiniai kompresoriai iki 110 kW išsamiau

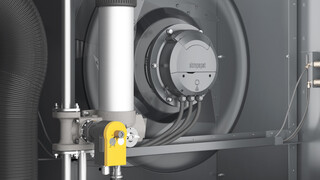

Saugiai išvenkite kondensato susidarymo
Elektroninis temperatūros reguliavimo vožtuvas apsaugantis nuo kondensato susidarymo.

Elektroninis temperatūros reguliavimo vožtuvas (ETM) leidžia SIGMA CONTROL 2 kompresoriaus valdymo sistemai patikimai išvengti kondensato susidarymo. CSD(X) su SIGMA CONTROL 2 valdymo sistema taip pat gali keisti aušinančio oro srautą atsižvelgiant į aplinkos sąlygas reguliuojant ventiliatoriaus greitį. Tokiu būdu, esant žemai temperatūrai arba eksploatuojant sistemą su maža apkrova, galima gerokai sumažinti ventiliatoriaus greitį, o kartu ir energijos sąnaudas.

Efektyvi ir saugi eksploatacija

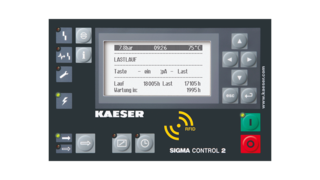

SIGMA CONTROL 2 kompresoriaus valdymo sistema

Integruota SIGMA CONTROL 2 valdymo sistema kontroliuoja suslėgtojo oro gamybą užtikrindama efektyvų ir saugų kompresoriaus veikimą ir valdymą IT tinkle. Stebimi ir vertinami visi atitinkami sistemos komponentai ir darbinė būsena. Vartotojas turi galimybę sistemą sujungti su (SCADA) sistema.

Svarbiausias prioritetas yra energijos vartojimo efektyvumas.
Taupykite su KAESER „Life-Cycle Management“ sistema

Kompresoriaus įsigijimo ir aptarnavimo kaštai sudaro tik nedidelę bendrųjų eksploatavimo kaštų dalį. Pagrindinę bendrųjų kaštų dalį sudaro išlaidos elektros energijai. Būdami suspausto oro sistemų tiekėjais, siūlome individualų projektavimąpritaikytą Jūsų poreikiams, energiją taupančią suspausto oro stotį ir patikimą techninę priežiūrą. Būsime Jūsų suspausto oro stoties aptarnavimo partneris visą eksploatavimo laikotarpį.

Aukšta suspausto oro kokybė su mažu energijos poreikiu

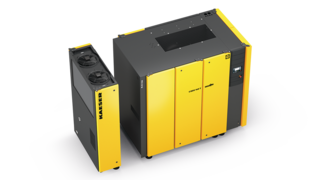

CSDX sraigtinis kompresorius su sausintuvu.

GeräteNorite apsaugoti savo suslėgtojo oro tinklą nuo vamzdžių korozijos, įrenginių gedimų ir gaminių sugadinimo? Tada ASD, BSD, CSD ir CSD(X) serijų sraigtiniams kompresoriams skirtas integruotas sausintuvas yra būtent tai, ko reikia.

Patikima ir kompaktiška freoninio sausintuvo konstrukcija leidžia sumažinti šaltnešio kiekį, taigi ir CO2 emisiją. Energiją taupanti kontrolės sistema įjungia sausintuvą tik tada, kai per jį teka suspaustas oras. Taip užtikrinama tinkama suspausto oro kokybė ir didžiausias įmanomas ekonomiškumas.

Techniniai duomenys ASD

Bazinis modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T tipo modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Freoninis sausintuvas Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T-SFC modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Freoninis sausintuvas Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Primontuojamas freoninis sausintuvas

Modelis Naudojamoji galia kW Suspausto oro rasos taškas °C Šaltnešis Galimas globalinis atšilimas Šaltnešio kiekis kg Šaltnešio masė kaip CO2 ekvivalentas t Hermetiškas šaldymo kontūras
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Techniniai duomenys BSD

Bazinis modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T tipo modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Freoninis sausintuvas Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T-SFC modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Freoninis sausintuvas Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Primontuojamas freoninis sausintuvas

Modelis Naudojamoji galia kW Suspausto oro rasos taškas °C Šaltnešis Galimas globalinis atšilimas Šaltnešio kiekis kg Šaltnešio masė kaip CO2 ekvivalentas t Hermetiškas šaldymo kontūras
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Techniniai duomenys CSD

Bazinis modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T tipo modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Freoninis sausintuvas Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T-SFC modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Freoninis sausintuvas Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Primontuojamas freoninis sausintuvas

Modelis Naudojamoji galia kW Suspausto oro rasos taškas °C Šaltnešis Galimas globalinis atšilimas Šaltnešio kiekis kg Šaltnešio masė kaip CO2 ekvivalentas t Hermetiškas šaldymo kontūras
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Techniniai duomenys CSDX

Bazinis modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T tipo modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Freoninis sausintuvas Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T-SFC modelis

Modelis Darbinis manometrinis slėgis bar Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. Maksimalus darbinis slėgis bar Variklio vardinė galia kW Freoninis sausintuvas Matmenys
P x G x A mm
Suspausto oro jungtis Garso slėgio lygis dB(A) Svoris kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Primontuojamas freoninis sausintuvas

Modelis Naudojamoji galia kW Suspausto oro rasos taškas °C Šaltnešis Galimas globalinis atšilimas Šaltnešio kiekis kg Šaltnešio masė kaip CO2 ekvivalentas t Hermetiškas šaldymo kontūras
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -

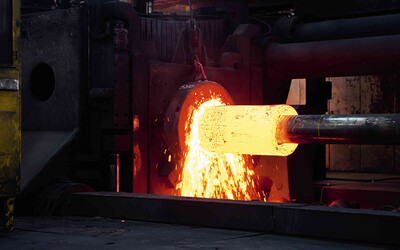

„Vallourec“
