COMPAC rotacinis stūmoklinis ventiliatorius iki 200 kW

Išmanus, kompaktiškas ir jau paruoštas naudoti

Mūsų COMPACT ventiliatorius galite įsigyti kaip sukomplektuotus sprendimus su integruota elektros sistema ir taip supaprastinti jų paleidimą ir priežiūrą bei mėgautis neprilygstamu veikimo našumu ir patikimumu:

  • ventiliatoriams reikia itin mažai vietos – jie pateikiamu su garso izoliacijos gaubtu ir modulinio išplėtimo galimybe (modeliai nuo BB C iki FB C ir HB 950 C)
  • taip pat pritaikyti tekti azotą (modelio variantas CN)
  • Modeliai OFC ir STC jau sukomplektuoti ir paruošti naudoti įrenginiai su integruota valdymo ir galios tiekimo įranga: su žvaigždės-trikampio tipo starteriu arba bepakopiu apsukų reguliavimu naudojant dažnio keitiklį (modelių variantams STC ir OFC)

Nauda Jums

  • „Plug & Play“ tipo įranga taupo jūsų laiką ir pinigus:
    ventiliatoriams su integruota valdymo sistema reikia mažiau laiko projektavimo, gaminimo ir montavimo darbams, supaprastinamas duomenų perdavimas ir sertifikavimas.
  • Patikimas tiekimas optimaliu našumu:
    mūsų SIGMA CONTROL 2 valdymo sistema ne tik užtikrina veikimo našumą, bet ir stebi bei perduoda jos galios ir būsenos duomenis. Pasekmės: maksimalus įrangos saugumas ir prieinamumas.
  • Dėl išmanios korpuso konstrukcijos įranga užima mažiau vietos:
    COMPACT orpūtes su garso slopinimo gaubtu (įskaitant sukomplektuotą variantą STC) galima montuoti vieną virš kitos taip, kad visos dalys, kurias gali reikėti aptarnauti, būtų prieinamos iš priekinės pusės, o oro jungtys prijungiamos iš galinės pusės.

Pelnas dėl mažų eksploatavimo kaštų per visą laikotarpį
Viso eksploatavimo laikotarpio kaštai

Holistinis požiūris į optimalų našumą: maksimaliai našiai išnaudojama energija, didelis suspausto oro prieinamumas ir pasaulinis, greitai į poreikį reaguojantis aptarnavimo ir remonto tinklas.



Gaminio duomenys

Įranga

Ventiliatoriaus blokas

Rotaciniai stūmokliniai ventiliatoriai su OMEGA profiliu

  • patvarus ir ilgalaikis
  • energiją taupantis stūmoklių OMEGA profilis
  • platus reguliavimo diapazonas

Pavaros variklis

  • Saugomas prekės ženklas
  • Didelio našumo variklis pagal IE3 su dideliu naudingumo koeficientu
  • serijinė įranga su trim pozistoriais
  • įrenginiuose su reguliuojamomis apsukomis įrengtas OFC dažnio keitiklis
  • centrinis lengvai prieinamas variklio tepimo prieigos taškas varikliams su sutepamais guoliais užtikrina patogią ir patikimą priežiūrą

Garso slopinimas

  • energijos požiūriu optimalus šalto aplinkos oro įsiurbimas į orpūtę ir variklio aušinimas iš išorinės gaubto pusės
  • veiksmingas variklio triukšmo slopinimas dėl storo įdėklo su storu porolono sluoksniu ir grotelėmis virš oro įsiurbimo ir išpūtimo angų
  • procesinio oro pulsacijų sumažinimas už orpūtės bloko įrengiant plačiajuostį įsiurbimo amortizatorių
  • mažesni likutiniai impulsai ir tylesnis oro tiekimas per prijungtus toliau vamzdžius

Jėgos perdavimas

  • didelis našumo koeficientas
  • automatinis diržų įtempimo reguliavimas užtikrina pastovų ir gerą jėgos perdavimą
  • Pleištinio diržo apsauginės grotelės
  • Diržo įtempimo įrenginys keičiant diržą kartu veikia ir kaip variklio pakėlimo įtaisas

SIGMA CONTROL 2

SIGMA CONTROL 2 kompresoriaus valdymo sistema

  • SIGMA CONTROL 2 su pritaikyta programine įranga
  • Ekranas ir RFID nuskaitymo įrenginys užtikrina patikimą ryšį ir dar didesnį saugumą
  • didelis lankstumas ir paprastas prijungimas prie jau esamos sistemos su įvairiomis sąsajomis
  • SD kortelių skaitytuvas supaprastina ir pagreitina atnaujinimą ir veikimo duomenų peržiūrą

ACA galinis oro aušintuvas

Priekiniai aušintuvai orpūtėms

  • KAESER KOMPRESSOREN ACA galinius oro aušintuvus sukūrė naudoti būtent su rotaciniais stūmokliniais ventiliatoriais
  • Jie sumažina ventiliatoriaus oro temperatūrą iki maks. 10 °C aukštesnio už aplinkos temperatūrą nenaudojant aušinimo vandens ir išlaikant optimalų slėgį
  • Elektros jungtį galima jungti tiesiai į ventiliatoriaus skirstomąją spintą.

Moderni įrengimo lentynų koncepcija

Tiesiai vieną virš kitos galima pastatyti dar daugiau COMPACT orpūčių

  • Visus priežiūros ir nustatymo darbus galima atlikti prieinant iš priekio arba iš viršaus.
  • Visi vožtuvai pritvirtinti tiesiai prie agregato
  • Vamzdžių jungtys ir vėdinimo angos patogiai numatytos galinėje įrenginių pusėje.

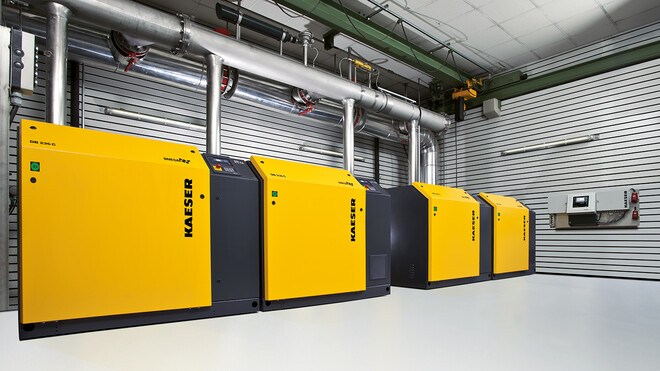

Pastotė su DBC orpūtėmis ir SIGMA AIR MANAGER

Iš priekio galima prieiti prie:

  • pleištinių diržų įtempimo ir įtempimo indikatoriaus (didesniuose įrenginiuose taikoma dviejų segmentų diržų apsauga)
  • įsiurbimo filtro jį patikrinti ir pakeisti
  • variklio prijungimo gnybtų
  • alyvos išleidimo ir pildymo atvamzdžių bei alyvos lygio kontrolės indikatoriaus

Paprastai įrengiamos lauke
KAESER orpūčių įrengimas lauke

„Kaeser“ orpūtes paprastai ir nebrangiai galite įrengti ir eksploatuoti lauke. Tam pritaikytas dizainas išsiskiria tokiais elementais kaip ventiliacinės angos, apsaugotos nuo lietaus prasiskverbimo į vietų apsauginėmis grotelėmis nuo paukščių. Nerūdijančiojo plieno stogas saugo nuo įrenginio perkaitimo dėl tiesiogiai krentančių saulės spindulių.

Priedai: STC paleidimo valdymo įtaisas ir OFC apsukų reguliatorius

STC paleidimo valdymas

STC paleidimo valdymas

Žvaigždės-trikampio tipo starteris (su nuotolinio valdymo galimybe), garso slopinimo gaubto ventiliatoriaus valdymas, veikimo laiko skaitiklis ir KAESER CONTROL bei aptarnavimo sąsaja yra įrengti skirstomojoje spintoje.

Apsukų reguliatorius, OFC tipo

Apsukų reguliatorius, OFC tipo

Dažnio keitikliu galima tiesiogiai valdyti orpūtės apsukas ir – su slėgio davikliu – reguliuoti slėgį. Valdymo įtaisas koordinuoja dažnio keitiklio ir orpūtės agregato veikimą. Signaliniai įėjimai ir išėjimai bei PROFIBUS magistralės jungtis padidina įrangos pritaikomumą.

Techniniai duomenys

Bazinis modelis

ModelisBB 52 C BB 69 C BB 89 C
maks. skirtuminis slėgis – eksploatavimas viršslėgio sąlygomis mbar 1.000 1.000 1.000
maks. leistinas tūrinis srautas m³/min. 4,7 5,9 8,2
maks. skirtuminis slėgis – eksploatavimas per žemo slėgio sąlygomis mbar 500 500 500
maks. siurbiamoji galia m³/min. 4,7 5,9 8,3
maks. variklio nominalinė galia kW 7,5 11 15
Jungties nominalinis plotis DN 50 65 65
Matmenys be garso slopinimo gaubto P x G x A mm 785 x 635 x 940 890 x 660 x 960 890 x 660 x 960
Maks. svoris be garso slopinimo gaubto kg 140 195 201
Matmenys su garso slopinimo gaubtu P x G x A mm 800 x 790 x 1.120 960 x 780 x 1.200 960 x 780 x 1.200
Maks. svoris su garso slopinimo gaubtu kg 210 325 331

ModelisCB 111 C CB 131 C DB 166 C
maks. skirtuminis slėgis – eksploatavimas viršslėgio sąlygomis mbar 800 1.000 1.000
maks. leistinas tūrinis srautas m³/min. 8,8 12,3 15,6
maks. skirtuminis slėgis – eksploatavimas per žemo slėgio sąlygomis mbar 400 500 500
maks. siurbiamoji galia m³/min. 8,9 12,4 15,7
maks. variklio nominalinė galia kW 18,5 30 37
Jungties nominalinis plotis DN 80 80 100
Matmenys be garso slopinimo gaubto P x G x A mm 855 x 1.010 x 1.290 855 x 1.010 x 1.290 990 x 1.070 x 1.120
Maks. svoris be garso slopinimo gaubto kg 263 302 432
Matmenys su garso slopinimo gaubtu P x G x A mm 990 x 1.160 x 1.290 990 x 1.160 x 1.290 1.110 x 1.160 x 1.290
Maks. svoris su garso slopinimo gaubtu kg 443 482 632

ModelisDB 236 C EB 291 C EB 421 C
maks. skirtuminis slėgis – eksploatavimas viršslėgio sąlygomis mbar 1.000 1.000 1.000
maks. leistinas tūrinis srautas m³/min. 21,1 28,6 40,1
maks. skirtuminis slėgis – eksploatavimas per žemo slėgio sąlygomis mbar 500 500 500
maks. siurbiamoji galia m³/min. 22,3 28,8 40,4
maks. variklio nominalinė galia kW 45 75 75
Jungties nominalinis plotis DN 100 150 150
Matmenys be garso slopinimo gaubto P x G x A mm 990 x 1.070 x 1.120 1.240 x 1.370 x 1.510 1.240 x 1.370 x 1.510
Maks. svoris be garso slopinimo gaubto kg 482 921 966
Matmenys su garso slopinimo gaubtu P x G x A mm 1.110 x 1.160 x 1.290 1.420 x 1.600 x 1.700 1.420 x 1.600 x 1.700
Maks. svoris su garso slopinimo gaubtu kg 682 1.261 1.306

ModelisFB 441 C FB 621 C FB 791 C
maks. skirtuminis slėgis – eksploatavimas viršslėgio sąlygomis mbar 1.000 1.000 800
maks. leistinas tūrinis srautas m³/min. 41,3 58,5 71,3
maks. skirtuminis slėgis – eksploatavimas per žemo slėgio sąlygomis mbar 500 500 450
maks. siurbiamoji galia m³/min. 41,6 58,9 71,8
maks. variklio nominalinė galia kW 90 132 110
Jungties nominalinis plotis DN 200 200 250
Matmenys be garso slopinimo gaubto P x G x A mm 1.790 x 1.450 x 1.750 1.790 x 1.450 x 1.750 1.870 x 1.450 x 1.900
Maks. svoris be garso slopinimo gaubto kg 1.450 1.965 1.717
Matmenys su garso slopinimo gaubtu P x G x A mm 1.920 x 1.620 x 1.910 1.920 x 1.620 x 1.910 1.920 x 1.620 x 2.090
Maks. svoris su garso slopinimo gaubtu kg 1.960 2.375 2.247

ModelisHB 950 C
maks. skirtuminis slėgis – eksploatavimas viršslėgio sąlygomis mbar 1.000
maks. leistinas tūrinis srautas m³/min. 93,1
maks. skirtuminis slėgis – eksploatavimas per žemo slėgio sąlygomis mbar 500
maks. siurbiamoji galia m³/min. 91,65
maks. variklio nominalinė galia kW 200
Jungties nominalinis plotis DN 250
Matmenys be garso slopinimo gaubto P x G x A mm 1.700 x 1.700 x 1.950
Maks. svoris be garso slopinimo gaubto kg 3.005
Matmenys su garso slopinimo gaubtu P x G x A mm 2.170 x 1.864 x 2.110
Maks. svoris su garso slopinimo gaubtu kg 3.805
