Energiją taupantis freoninis sausintuvas SECOTEC, kurio našumas nuo 45 iki 98 m³/min.


SECOTEC TG: Kompaktiškas įrengimas

Nauja TG serija KAESER išplečia energiją taupančių SECOTEC freoninių sausintuvų asortimentą iki 98 m³/min našumo su oru arba vandeniu aušinimu.

Stambiajai pramonei sukurti kompaktiškieji sausintuvai užtikrina stabilų rasos tašką net ir sudėtingiausiomis sąlygomis – yra maksimaliai patikimi su minimaliomis gyvavimo ciklo sąnaudomis.
Didelio efektyvumo šiluminės masės koncepcija su SIGMA CONTROL SMART valdikliu užtikrina energiją taupantį darbą visose apkrovos režimuose. Oru aušinamų įrengimų novatoriškas darbas kuria naujus patikimumo ir ekonomiškumo standartus.

Privalumai

  • Padidintas veikimo patikimumas:
    Kartu su didelio efektyvumo radialiniu ventiliatoriumi, novatoriška freoninis sausintuvas SECOTEC TG šalinimo oro kontrolė užtikrina optimalų aušinimą. Galėsite įgyvendinti ne tik naujas planavimo ir instaliacijos galimybes, tačiau taip pat naudoti didelius freoninius sausintuvus žymiai efektyviau ir tausodami medžiagas. Tai ne tik atveria naujas taupymo galimybes projektuojant ir montuojant, bet ir ženkliai prisideda prie efektyvaus ir tausojančio medžiagų naudojimo dideliems freoniniams sausintuvams.
  • Patikima investicija į ateitį
    Su aplinkai nekenksmingu R-513A šaltnešiu KAESER siūlo šiuo metu patikimiausią ir saugų sprendimą. Jį pasirinkdami išvengsite didelių remonto išlaidų ar net įrenginio eksploatacijos prastovų.
  • Dar labiau sumažinkite eksploatacines išlaidas:
    Taikant didelio našumo šalčio akumuliatoriaus koncepciją su SECOPACK LS ir puikiai tarpusavyje derančius „Multi“ tipo kompresorius, SECOTEC TG freoniniai sausintuvai, kurių srauto greitis yra iki 98 m³/min., reguliuoja dalinę apkrovą ypač taupydami energiją ir tuo pačiu yra labai kompaktiški įrenginiai, kuriems reikalinga minimali techninė priežiūra. Didelio efektyvumo terminė technologija SECOPACK LS su puikiai tarpusavyje derančiais kompresoriais ir SECOTEC TG freoniniai sausintuvai pasižymi išskirtiniu efektyvumu esant dalinei apkrovai. Sausintuvų našumas iki 98 m³/min, įspūdingai kompaktiški bei nereikalaujantys ypatingos priežiūros.
Idealus papildymas: AQUAMAT alyvos ir vandens separatorius
AQUAMAT kondensato paruošimo sistema

Mūsų rekomendacija: prieš išleisdami į kanalizaciją, kondensatą patogiai ir nebrangiai paruoškite su AQUAMAT alyvos ir vandens separatorių.



Įrengimo aprašymas

Pažangus išleidžiamojo oro reguliavimas naudojant išcentrinį ventiliatorių

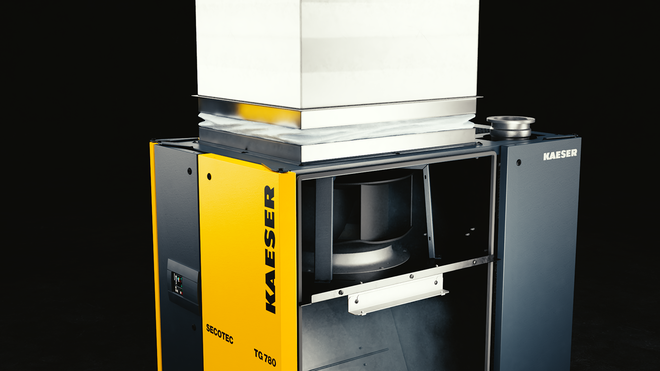

Pažangioji naujojo SECOTEC freoninio sausintuvo technologija – išcentrinis ventiliatorius.

Užima labai nedaug vietos, todėl sumažėja planavimo ir instaliacijos išlaidos. Dėl optimalaus įrenginio aušinimo užtikrinamas stabilus rasos slėgio taškas ir medžiagas tausojantis bei energiją taupantis veikimas.

Pažangus sprendimas

  • Atsižvelgiant į apkrovą pagal dažnį reguliuojamas išcentrinis ventiliatorius nuveda freoninio aušintuvo likutinę šilumą kartu su aušinti naudojamu oro srautu.
  • Naudojant išcentrinį ventiliatorių esant pakankamai likutinei spaudimo jėgai, prie freoninio sausintuvo galima tiesiogiai prijungti tipinius išleidžiamojo oro kanalus.
  • Dėl savo matmenų itin efektyviai energiją naudojantis išcentrinis ventiliatorius taip pat užtikrina labai mažą SECOTEC TG freoninių sausintuvų galios poreikį.
  • Patikimai apsisaugoma nuo terminio trumpojo sujungimo, kurį sukelia pakartotinai įsiurbiamas šiltas išleidžiamasis oras, naudojamas aušinti.
  • Skiriasi nuo iki šiol sukurtų vėdinimo technologijų su išsikišančiu išleidžiamojo oro atvamzdžiu ir papildomu palaikomojo veikimo ventiliatoriumi Nereikia išsiurbti patalpos oro. Taip sumažėja išleidžiamojo oro srautas ir reikalingas kanalo skerspjūvio plotas. Nebereikia naudoti palaikomojo veikimo ventiliatoriaus.
  • Dėl autonominio išleidžiamojo oro reguliavimo ir didelės likutinės spaudimo jėgos galima prijungti prie surenkamojo kompresorių kanalo.
R-513A – saugus ateities šaltnešis
R-513A

Naudojant nedidelį kiekį saugaus ateities šaltnešio R-513A, užtikrinamas techninės priežiūros darbams reikalingo jo kiekio tiekimas visą freoninio sausintuvo eksploatacijos laiką.

Pažangus sprendimas

  • Visame pasaulyje griežtėja šiltnamio efektą sukeliančių dujų naudojimo reglamentavimas. Naudojant itin kompaktiškus šilumokaičius, pvz., SECOPACK LS ir mikrokanalinius kondensatorius, žymiai sumažėja šaltnešio poreikis.
  • Palyginti su iki šiol freoniniuose sausintuvuose naudotomis medžiagomis, šaltnešis R-513A pasižymi žymiai mažesniu globalinio atšilimo potencialu.
  • R-513A savo savybėmis prilygsta šaltnešiui R-134a. Jis yra netoksiškas ir nedegus.
Didelio našumo šalčio akumuliatoriaus koncepcija
SECOPAC šilumokaičio sistemos pjūvinis brėžinys
  1. Suspausto oro tiekimo įvadas
  2. Kondensato išleidimo linija
  3. Šaltnešio (šalto) tiekimo įvadas
  4. Šaltnešio (šilto) išleidimo įvadas
  5. Šilumos perdavimas
  6. Suspausto oro išleidimo įvadas

Medžiagas tausojantis veikimas, stabilus slėgio rasos taškas ir energijos našumas visų apkrovos fazių metu.

Optimizavimas

  • SECOTEC TG serijoje derinama šilumokaičių sistema SECOPACK LS su latentinės šilumos akumuliatoriumi ir lygiagrečiai išdėstytais, daugiausiai trimis šaltnešio kompresoriais. Jie įjungiami periodiškai, atsižvelgiant į galią.
  • Pašalinama apkrova, todėl šalčio akumuliatoriaus konstrukcija gali būti dar kompaktiškesnė.
  • Naudojant didelio našumo šalčio akumuliatorių, galima tolydžiai ir efektyviai reguliuoti dalinės apkrovos režimu veikiančio įrenginio šaldymo našumą.
  • Medžiagas tausojantis veikimas ribotu dažnumu perjungiant šaltnešio kompresorius.
  • Standartinis SIGMA CONTROL SMART valdiklis nustato faktinės naudojamosios elektros galios vertę.
Minimali techninė priežiūra

Minimalios techninės priežiūros, tikrinimo ir dokumentacijos išlaidos.

Pažangus sprendimas

  • Kitaip nei tipiškų ašinių ventiliatorių, išcentrinio ventiliatoriaus konstrukcija suprojektuota taip, kad veiktų visą įrenginio eksploatacijos laiką.
  • SECOPACK LS kondensato atskyriklyje nereikia naudoti filtro elementų. Reikia pakeisti tik standartinio kondensato išleidimo mechanizmo ECO-DRAIN techninės priežiūros bloką.
  • Kitų dalių, kurioms reikia atlikti techninės priežiūros darbus, nėra.
  • Šaltnešis R-513A Eksploatuotojas gali vykdyti savo įsipareigojimus pagal nacionalinius teisės aktus nepatirdamas didelių išlaidų, naudodamas mažus pripildomos medžiagos kiekius ir užtikrindamas mažą globalinio atšilimo potencialą. SECOTEC TG nereikia atlikti sandarumo patikrų ir gaišti daug laiko rengiant dokumentaciją pagal Europos reglamentą dėl fluorintų šiltnamio efektą sukeliančių dujų (517/2014/ES). Vis dėl to rekomenduojame kasmet atlikti patikrą, pasitelkiant sertifikuotą specialistą.
Efektyvus sausinimas tausojant medžiagas
Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

SECOTEC freoniniai sausintuvai, esant pilnai apkrovai, efektyviai pasiekia stabilų suspausto oro rasos tašką iki +3°C. Net ir esant dalinei apkrovai, dėl mažos svyravimų amplitudės suspausto oro rasos taškas yra kur kas stabilesnis palyginti su įprastiniais freoniniais sausintuvais.

Įprastiniai freoniniai sausintuvai naudoja savo šilumokaičio medžiagą kaip šalčio akumuliatorių su perjungiamais valdymo režimais ir be papildomo šalčio akumuliatoriaus. Todėl šių sausintuvų šaldymo kompresoriai ir ventiliatorių varikliai turi daug dažniau įsijunginėti ir išsijunginėti, kad užtikrintų reikiamą pastovų aušinimą.

Kad sumažintų dėvėjimąsi ir persijungimų dažnį, šaltnešio apytakos ratas dažnai atidaromas tiktai pasiekus nustatytą gerokai aukštesnį suspausto oro rasos tašką. Dėl to atsiranda suspausto oro rasos taško momento svyravimai. Tai yra pavojinga, nes jei santykinė oro drėgmė viršija 40 %, gali prasidėti korozija.

Tuo tarpu SECOTEC freoniniai sausintuvai dėl didelės šalčio akumuliatoriaus talpos tausoja medžiagas. Tinkamai nustačius įrenginį pirmą kartą, šaltnešio kompresorius ir ventiliatoriaus variklis liks išjungti kur kas ilgiau, išlaikydami stabilų suspausto oro rasos tašką.

Kompaktiški matmenys

Efektyvus resiverio srauto greičio reguliavimas iki 98 m³/min., pastačius ant paviršiaus, kurio plotas yra tik 1,7 m². Taip užtikrinamos itin lankstaus planavimo galimybės, o instaliacijai reikia nedaug erdvės.

Pažangus sprendimas

  • SECOTEC TG matmenys yra tokie maži, nes naudojamas kompaktiškas šalčio akumuliatorius.
  • Jo matmenys – 1025 x 1620 x 2130 mm.
  • Galinę pusę galima naudoti prie sienos (atstumas iki sienos – 200 mm).
Techniniai duomenys

Bazinis modelis

ModelisTG 450 TG 520 TG 650
Tūrinis srautas m³/min. 45 52 65
Slėgio sumažėjimas bar 0,14 0,19 0,12
Elektros galios poreikis prie 50 % tūrio kW 1,55 1,85 2,02
Elektros galios poreikis prie 100 % tūrio kW 3,28 3,89 4,83
Darbinis manometrinis slėgis bar 3 - 16 3 - 16 3 - 13
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 60 3 - 60 3 - 60
Svoris kg 637 658 704
Matmenys
P x G x A mm 		1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Suspausto oro jungtisDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
Kondensato išleidimo jungtisG ¼ G ¼ G ¼
Elektros tiekimas400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
ŠaltnešisR-513A R-513A R-513A
Šaltnešio masė kaip CO2 ekvivalentas t 2,71 2,74 4,04
Galimas globalinis atšilimas631 631 631
Šaltnešio masė kg 4,3 4,35 6,4

ModelisTG 780 TG 980
Tūrinis srautas m³/min. 78 98
Slėgio sumažėjimas bar 0,17 0,25
Elektros galios poreikis prie 50 % tūrio kW 2,48 3,61
Elektros galios poreikis prie 100 % tūrio kW 5,88 9,82
Darbinis manometrinis slėgis bar 3 - 13 3 - 13
Aplinkos temperatūra °C 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 60 3 - 60
Svoris kg 700 763
Matmenys
P x G x A mm 		1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Suspausto oro jungtisDN150 PN16 DIN DN150 PN16 DIN
Kondensato išleidimo jungtisG ¼ G ¼
Elektros tiekimas400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
ŠaltnešisR-513A R-513A
Šaltnešio masė kaip CO2 ekvivalentas t 3,79 4,98
Galimas globalinis atšilimas631 631
Šaltnešio masė kg 6 7,9
