CN C ir DN C serijos aukšto slėgio stiprintuvas


Aukšto slėgio stiprintuvas veiksmingam suslėgtojo oro tiekimui

Šių sukomplektuotų sistemų savybės: Naujo dizaino, užimančios per pusę mažiau vietos, kurią užimdavo anksčiau, CN C ir DN C stiprintuvų serijos puikiai atrodo tiek iš išorės, tiek iš vidaus. Naujas komponentų išdėstymas užtikrina ne tik optimalų aušinimo oro tiekimą, bet ir palengvina prieigą atliekant priežiūros darbus.

Be to, atnaujinta SIGMA CONTROL 2 valdymo sistema pasižymi naujomis, daugialypėmis stebėjimo ir valdymo galimybėmis su daug sąsajų, be kita ko, su jungtinėmis valdymo sistemomis, kai taikomas dinaminis reguliavimas.

SFC versijoje, skirtoje DN C serijai, kompresoriaus tūrinis srautas reguliuojant apsukas pagal poreikį pritaikomas prie vartojimo. Tokiu būdu išnaudojama tik tiek energijos, kiek faktiškai reikia suslėgtajam orui tiekti – veiksmingiau nebūna.

CN C galios parametrai:

  • 7,5–22 kW
  • Pradinis slėgis: 3–10 bar
  • Galutinis slėgis: 10–45 bar
  • Tūrinis srautas: 0,8–8,0 m³/min.

DN C galios parametrai:

  • 22–45 kW
  • Pradinis slėgis: 3–10 bar
  • Galutinis slėgis: 10–45 bar
  • Tūrinis srautas: 2,26–19,60 m³/min.

Pasirinktinės ypatybės:

Taip pat gaminama DN C serijos aukšto slėgio stiprintuvo versija, kuri aušinama oru ar vandeniu. CN C versijos aukšto slėgio stiprintuvo standartinė versija yra aušinama oru. Pasirinktinai galima įsigyti azoto tiekimo įrangą arba uždarą versiją be iš aplinkos patenkančio į sistemą oro (N2 versija).

Naudojimo variantai:

PET butelių gamyba, procesinio oro tiekimo įranga, azoto tiekimo įranga, aukšto slėgio oro tiekimas testavimo stendams (pvz., stabdžių, aušintuvo ir pan.), suspausto oro linijų testavimo stendams, membraninio ir impulsinio slėgio patikrinimams.

Nauda Jums

  • Taupo vietą:
    universalus kompaktiškas įrenginys yra mažas, bet galingas: jokių galios, patikimumo ir energijos našumo kompromisų!
  • Mažesni įrengimo kaštai:
    DN C ir CN C pristatomi paruošti prijungti prie elektros tinklo. Šias sistemas galima konfigūruoti daugeliu atvejų, net savikontrolei.
  • Mažesnės aptarnavimo išlaidos:
    dėl naujo dizaino su prieiga iš priekio! Tai įmanoma dėl pakeisto komponentų išdėstymo įrenginyje. Tai leidžia procedūras, pvz., diržo keitimo, atlikti greičiau.
Taupykite išlaidas elektros energijai
Viso eksploatavimo laikotarpio kaštai

Didelio našumo PREMIUM kokybės elekros varikliai išsiskiria ypač dideliu veikimo našumu ir neprilygstamai mažomis energijos sąnaudomis. Taip pat įvertinsite ir jų žemą darbinę temperatūrą.



Gaminio duomenys

Naujas dizainas, užtikrinantis patogesnį naudojimą, didesnį našumą ir lankstumą
DN C serijos kompaktiškų papildomų kompresorių komponentai (galinė pusė)
  • Ilgesnis eksploatavimo laikotarpis:
    variklis ir sandarinimo blokas yra atskirti nuo likusios mašinos dalies. Tai leidžia sumažinti vibraciją skirstomojoje spintoje, aušintuve, ventiliatoriuje ir linijose.
  • Optimali prieiga priežiūros darbams atlikti:
    vaizdas iš šono su sumontuotu oro aušintuvu: dėl nuimamo skydo prieiti prie sistemos dabar dar patogiau
  • Patobulinimai priežiūros darbams atlikti:
    diržų keitimas, magnetinio vožtuvo priežiūra (azoto išleidimas) ir purvo surinkimo filtro keitimas prie įleidimo vožtuvo
Įrengimo pavyzdys

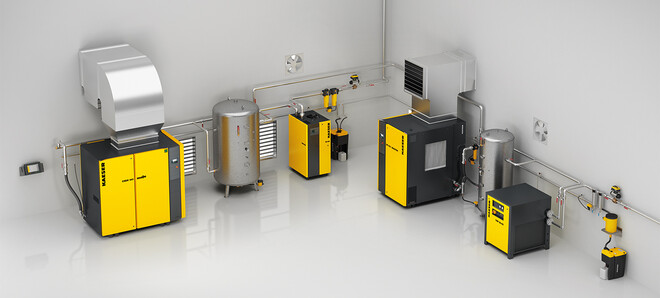

Suslėgtojo oro pastotės su aukšto slėgio stiprintuvu pavyzdys

Suslėgtojo oro pastotė su „Kaeser Kompressoren“ DN C serijos kompaktišku papildomu kompresoriumi.
Aukšto slėgio stiprintuvo konstrukcijos schema

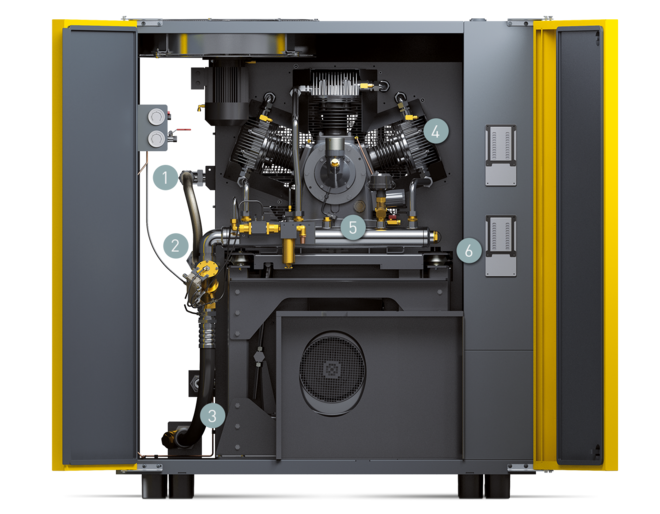

DN C serijos kompaktiškų papildomų kompresorių komponentai (priekinė pusė)
  1. Lanksčios žarnos galinio slėgio pusėje
  2. Atbulinis vožtuvas tarp surinkimo jungties ir galinio aušintuvo
  3. Lanksčios žarnos pradinio slėgio pusėje
  1. Naujo dizaino cilindro galvutė
  2. Didelė surinkimo jungtis, skirta impulsams sumažinti
  3. Slopinimo elementas
Techniniai duomenys CN 22C

Bazinis modelis

ModelisCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 35
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 2,54 4,17 3,68
Kompresoriaus bloko apsukos 1/min. 1.235 1.235 1.235
Stūmoklių skaičius — 2 2 2
Variklio vardinė galia kW 22 22 22
Garso slėgio lygis dB(A) 75 75 75
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG 1 G 1 G 1
Matmenys
P x G x A mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svoris kg 920 920 920

ModelisCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Pradinis slėgis bar 10 10 10
Galutinis slėgis bar 25 35 45
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 5,79 5,31 4,83
Kompresoriaus bloko apsukos 1/min. 1.235 1.235 1.235
Stūmoklių skaičius — 2 2 2
Variklio vardinė galia kW 22 22 22
Garso slėgio lygis dB(A) 75 75 75
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG 1 G 1 G 1
Matmenys
P x G x A mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svoris kg 920 920 920

Techniniai duomenys CN 15C

Bazinis modelis

ModelisCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 35
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 2,54 4,17 3,04
Kompresoriaus bloko apsukos 1/min. 1.235 1.235 985
Stūmoklių skaičius — 2 2 2
Variklio vardinė galia kW 15 15 15
Garso slėgio lygis dB(A) 74 74 74
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG 1 G 1 G 1
Matmenys
P x G x A mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svoris kg 920 920 920

ModelisCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Pradinis slėgis bar 10 10 10
Galutinis slėgis bar 25 35 45
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 5,79 4,36 3,63
Kompresoriaus bloko apsukos 1/min. 1.235 985 890
Stūmoklių skaičius — 2 2 2
Variklio vardinė galia kW 15 15 15
Garso slėgio lygis dB(A) 74 74 74
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG 1 G 1 G 1
Matmenys
P x G x A mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svoris kg 920 920 920

Techniniai duomenys CN 11C

Bazinis modelis

ModelisCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 35
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 2,09 3,41 2,47
Kompresoriaus bloko apsukos 1/min. 985 985 795
Stūmoklių skaičius — 2 2 2
Variklio vardinė galia kW 11 11 11
Garso slėgio lygis dB(A) 73 73 73
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG 1 G 1 G 1
Matmenys
P x G x A mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svoris kg 920 920 920

ModelisCN 11C 10/25 bar CN 11C 10/35 bar
Pradinis slėgis bar 10 10
Galutinis slėgis bar 25 35
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 4,73 3,29
Kompresoriaus bloko apsukos 1/min. 985 750
Stūmoklių skaičius — 2 2
Variklio vardinė galia kW 11 11
Garso slėgio lygis dB(A) 73 73
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG 1 G 1
Matmenys
P x G x A mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svoris kg 920 920

Techniniai duomenys CN 7C

Bazinis modelis

ModelisCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 35
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 1,26 2 1,62
Kompresoriaus bloko apsukos 1/min. 1.250 1.250 1.120
Stūmoklių skaičius — 2 2 2
Variklio vardinė galia kW 7,5 7,5 7,5
Garso slėgio lygis dB(A) 71 71 71
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG 1 G 1 G 1
Matmenys
P x G x A mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svoris kg 790 790 790

ModelisCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Pradinis slėgis bar 10 10 10
Galutinis slėgis bar 25 35 45
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 2,74 2,05 1,75
Kompresoriaus bloko apsukos 1/min. 1.250 1.000 900
Stūmoklių skaičius — 2 2 2
Variklio vardinė galia kW 7,5 7,5 7,5
Garso slėgio lygis dB(A) 71 71 71
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG 1 G 1 G 1
Matmenys
P x G x A mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svoris kg 790 790 790

Techniniai duomenys DN 30C

Bazinis modelis

ModelisDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 35
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 6,11 8,92 7,02
Kompresoriaus bloko apsukos 1/min. 1.139 1.095 929
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 30 30 30
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.470 1.470 1.470

ModelisDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Pradinis slėgis bar 10 10 13
Galutinis slėgis bar 25 45 20
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 11,35 6,98 16,74
Kompresoriaus bloko apsukos 1/min. 1.034 1.034 1.139
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 30 30 30
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.470 1.470 1.470

ModelisDN 30C 13/45 bar
Pradinis slėgis bar 13
Galutinis slėgis bar 45
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 9,53
Kompresoriaus bloko apsukos 1/min. 1.034
Stūmoklių skaičius — 3
Variklio vardinė galia kW 30
Garso slėgio lygis dB(A) 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960
Svoris kg 1.470

Techniniai duomenys DN 22C

Bazinis modelis

ModelisDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 30
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 4,75 6,91 6,16
Kompresoriaus bloko apsukos 1/min. 1.315 1.227 1.139
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 22 22 22
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.370 1.370 1.370

ModelisDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Pradinis slėgis bar 7,5 10 10
Galutinis slėgis bar 35 25 40
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 5,32 9,09 5,99
Kompresoriaus bloko apsukos 1/min. 1.034 1.183 876
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 22 22 22
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.370 1.370 1.370

ModelisDN 22C 13/20 bar DN 22C 13/30 bar
Pradinis slėgis bar 13 13
Galutinis slėgis bar 20 30
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 13,19 10,27
Kompresoriaus bloko apsukos 1/min. 1.271 1.034
Stūmoklių skaičius — 3 3
Variklio vardinė galia kW 22 22
Garso slėgio lygis dB(A) 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.370 1.370

Techniniai duomenys DN 37C

Bazinis modelis

ModelisDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Pradinis slėgis bar 5 7,5 10
Galutinis slėgis bar 20 30 25
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 7,36 9,39 12,98
Kompresoriaus bloko apsukos 1/min. 1.315 1.183 1.183
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 37 37 37
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.500 1.500 1.500

ModelisDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Pradinis slėgis bar 10 13 13
Galutinis slėgis bar 40 20 35
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 9,96 18,59 13,57
Kompresoriaus bloko apsukos 1/min. 981 1.271 981
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 37 37 37
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.500 1.500 1.500

Techniniai duomenys DN 45C

Bazinis modelis

ModelisDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Pradinis slėgis bar 7,5 7,5 10
Galutinis slėgis bar 25 30 25
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 10,74 9,75 14,41
Kompresoriaus bloko apsukos 1/min. 1.315 1.227 1.315
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 45 45 45
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.410 1.510 1.510

ModelisDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Pradinis slėgis bar 10 13 13
Galutinis slėgis bar 35 20 45
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 12,9 19,21 13,77
Kompresoriaus bloko apsukos 1/min. 1.227 1.315 1.034
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 45 45 45
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.510 1.510 1.510

Techniniai duomenys DN 45C SFC

Bazinis modelis

ModelisDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Pradinis slėgis bar 7,5 7,5 10
Galutinis slėgis bar 25 30 25
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 10,74 9,75 14,41
Kompresoriaus bloko apsukos 1/min. 1.315 1.227 1.315
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 45 45 45
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.510 1.510 1.510

ModelisDN 45C SFC 10/35 bar
Pradinis slėgis bar 10
Galutinis slėgis bar 35
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 12,9
Kompresoriaus bloko apsukos 1/min. 1.227
Stūmoklių skaičius — 3
Variklio vardinė galia kW 45
Garso slėgio lygis dB(A) 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960
Svoris kg 1.510

Techniniai duomenys DN 37C S SFC

Bazinis modelis

ModelisDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Pradinis slėgis bar 7,5 7,5 10
Galutinis slėgis bar 25 30 25
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 6,66 6,42 9,09
Kompresoriaus bloko apsukos 1/min. 1.183 1.183 1.183
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 37 37 37
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.500 1.500 1.500

ModelisDN 37C S SFC 10/40 bar
Pradinis slėgis bar 10
Galutinis slėgis bar 40
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 8,02
Kompresoriaus bloko apsukos 1/min. 1.139
Stūmoklių skaičius — 3
Variklio vardinė galia kW 37
Garso slėgio lygis dB(A) 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960
Svoris kg 1.500

Techniniai duomenys DN 37C L SFC

Bazinis modelis

ModelisDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Pradinis slėgis bar 5 7,5 10
Galutinis slėgis bar 20 30 25
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 7,36 9,39 12,98
Kompresoriaus bloko apsukos 1/min. 1.315 1.183 1.183
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 37 37 37
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.500 1.500 1.500

ModelisDN 37C L SFC 10/30 bar
Pradinis slėgis bar 10
Galutinis slėgis bar 30
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 12,21
Kompresoriaus bloko apsukos 1/min. 1.139
Stūmoklių skaičius — 3
Variklio vardinė galia kW 37
Garso slėgio lygis dB(A) 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960
Svoris kg 1.500

Techniniai duomenys DN 30C S SFC

Bazinis modelis

ModelisDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 35
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 4,07 6,4 5,93
Kompresoriaus bloko apsukos 1/min. 1.139 1.139 1.139
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 30 30 30
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.470 1.470 1.470

ModelisDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Pradinis slėgis bar 10 10 10
Galutinis slėgis bar 25 35 40
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 8,75 8,26 8,02
Kompresoriaus bloko apsukos 1/min. 1.139 1.139 1.139
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 30 30 30
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.470 1.470 1.470

Techniniai duomenys DN 30C L SFC

Bazinis modelis

ModelisDN 30C L SFC 5/25 bar
Pradinis slėgis bar 5
Galutinis slėgis bar 25
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 6,11
Kompresoriaus bloko apsukos 1/min. 1.139
Stūmoklių skaičius — 3
Variklio vardinė galia kW 30
Garso slėgio lygis dB(A) 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960
Svoris kg 1.470

Techniniai duomenys DN 22C SFC

Bazinis modelis

ModelisDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 30
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 4,75 6,91 6,16
Kompresoriaus bloko apsukos 1/min. 1.315 1.227 1.139
Stūmoklių skaičius — 3 3 3
Variklio vardinė galia kW 22 22 22
Garso slėgio lygis dB(A) 78 78 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svoris kg 1.370 1.370 1.370

ModelisDN 22C SFC 10/25 bar
Pradinis slėgis bar 10
Galutinis slėgis bar 25
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 9,09
Kompresoriaus bloko apsukos 1/min. 1.183
Stūmoklių skaičius — 3
Variklio vardinė galia kW 22
Garso slėgio lygis dB(A) 78
Suspausto oro jungtis pradinio slėgio pusėjeG 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½
Matmenys
P x G x A mm 		1.280 x 1.830 x 1.960
Svoris kg 1.370

Spausdinti puslapį
