KAESER FILTER filtras nuo 0,6 iki 32,0 m³/min.

nebrangus sprendimas aukščiausios kokybės suspaustam orui

KAESER FILTER yra esminiai komponentai, leidžiantys tiekti visų švarumo klasių pagal ISO 8573-1 nuostatas suspaustą orą. Jie išsiskiria itin mažu diferenciniu slėgiu. Dėl itin patogios aptarnavimo procedūroms atlikti konstrukcijos paprasta ir patogu atidaryti ir uždaryti filtro korpusą, greitai ir švariai pakeisti elementus.

  • Tūrinis srautas: nuo 0,60 iki 32,0 m³/min.
  • maks. darbinis slėgis: 16 bar
  • maks. darbinė temperatūra: 66 °C

Nauda Jums

  • Švarus oras pagal taikomas normas:
    KAESER FILTER naudojami modernūs gofruoti filtrai, kurie leidžia pašalinti iš oro daleles i aerozolius. Anglinės pagalvėlės veiksmingai sulaiko tepalų garus. KAESER FILTER galios duomenys atitinka ISO 12500 normas ir buvo patvirtinti nepriklausomos kontrolinės įstaigos „Lloyd’s Register“.
  • Mažesnis slėgio nuostolis ir didesnis taupumas:
    KAESER FILTER filtrai išsiskiria dideliu korpusu ir dideliu filtravimo paviršiumi, naudojamomis moderniomis srauto tiekimo ir filtravimo priemonėmis. Su jais prarandama iki 50 % mažiau slėgio nei su kitais standartiniais rinkoje siūlomais filtrais – ir šis koeficientas praktiškai nekinta visą filtro eksploatavimo laikotarpį. Rezultatas: mažiau išlaidų ir mažesnės CO2-emisijos bei toliau linijoje prijungtų kompresorių saugojimas.
  • Patogi aptarnavimo darbams konstrukcija ir saugus darbas su įranga:
    KAESER FILTER filtras yra įmontuotas nuo korozijos apsaugančiame aliumininiame korpuse su stabiliais filtravimo elementais. Patogus kaištinis sujungimas leidžia automatiškai tinamai įstatyti korpusą ir tarpines. Tai užtikrina, kad filtro korpusą bus galima užsandarinti tiktai tinkamai įstačius filtravimo elementą. Aretyriniu varžtu filtras užrakinamas, kad korpusas netyčia neatsidarytų veikiant slėgiui, ir naudojamas korpusui nuorinti.

Idealus papildymas: AQUAMAT alyvos ir vandens separatorius
AQUAMAT kondensato paruošimo sistema

Mūsų rekomendacija: prieš išleisdami į kanalizaciją, kondensatą patogiai ir nebrangiai paruoškite su AQUAMAT alyvos ir vandens separatorių.



Gaminio duomenys

Suspausto oro įrenginiai pagal jūsų poreikius

Filtravimo laipsnis KB koalescencinis filtras
„Basic“
KE koalescencinis filtras
„Extra“
KD dulkių filtras
„Dust“
KA aktyvintosios anglies filtras
„Adsorption“
KBE „Extra Combination“ KEA „Carbon Combination“
Pradinis diferencinis slėgis su prisotinimu < 140 mbar < 200 mbar < 30 mbar
(naujas, sausas)
< 35 mbar
(naujas, sausas)
< 200 mbar < 240 mbar
Aerozolio dalelių kiekis ties įvadu 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Likutinis aerozolio dalelių kiekis ties išėjimu pagal ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(visas alyvos kiekis)
Filtro terpė gofruoti filtrai su vienetine struktūra ir poliesterio drenažu gofruoti filtrai su vienetine struktūra Didelio našumo anglinė pagalvėlė
Naudojimas filtre atskiriami kietų medžiagų ir skysčių garai (aerozoliai) ir kietosios dalelės. Naudojimas kaip ir KB, tik su aukštesne suspausto oro kokybe
Alternatyva: smulkiųjų dalelių filtras pagal filtravimo laipsnį KD
išskirtinai kietosioms dalelėms filtruoti išskirtinai alyvos garams pašalinti KB ir KE derinys: naudojimas kaip su KE, tik su aukštesne suspausto oro kokybe KE ir KA filtravimo derinys: vienu metu filtruojami aerozoliai, kietosios dalelės ir alyvos garai

Mažesnis slėgio nuostolis, didesnis taupumas
KAESER FILTER: mažesnis slėgio nuostolis, didesnis taupumas

Mažesnės bendrosios eksploatavimo išlaidos

Modernus suspausto oro filtras saugo nuo slėgio nuostolio. KAESER FILTER filtrai išsiskiria dideliu korpusu ir dideliu filtravimo paviršiumi, naudojamomis moderniomis srauto tiekimo ir filtravimo priemonėmis. Lyginant su įprastais įrenginiais su filtrais, esančiais rinkoje, mūsų prietaisai pasižymi iki 50 % mažesniu slėgio nuostoliu. Šis parametras lieka praktiškai nepakitęs per visą filtravimo elemento eksploatavimo laikotarpį. Tai sumažina aukščiau srauto linijoje sumontuotų kompresorių apkrovą ir leidžia sutaupyti bei išmesti į aplinką mažesnius kiekius CO2.

Norite daugiau sužinoti, kaip „Kaeser“ padeda sumažinti viso eksploatavimo laikotarpio kaštus?

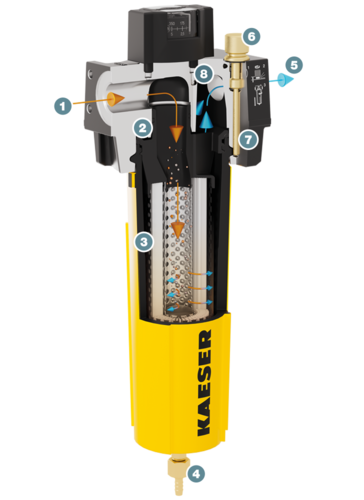

Sandara ir veikimas
KAESER filtrai – struktūra ir veikimas
  1. Suspausto oro tiekimo įvadas
  2. Tvirtinimo jungė, reguliuojama
  3. Elemento galvutė su korpuso ir elemento sandarikliais
  4. Filtro elementas
  5. Kondensato išleidimo linija (čia pavaizduota su automatiniu kondensato išleidimo mechanizmu)
  6. Suspausto oro išleidimo įvadas
  7. Atraminis varžtas
  8. Kaištinis sujungimas su atrama
  9. Oro išleidimo anga
  10. Skirtuminis manometras

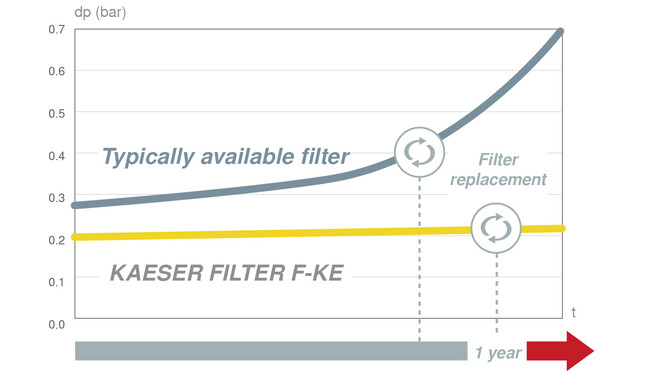

Didelis dulkių surinkimo našumas
Naudodami KAESER filtrus ilgam sumažinsite eksploatacines išlaidas.

Lyginant su kitais parduodamais filtrais, KAESER FILTER filtrai pasižymi daug mažesniu slėgio nuostoliu. Dėl didelio dulkių surinkimo našumo filtravimo elementuose kur kas ilgiau išlaikomas žemas taršos lygis.

Dėl to sumažėja eksploatacinės išlaidos. Kasmet atliekant dulkių ir koalescencinio filtro priežiūros darbus apsisaugoma nuo visų su senėjimu susijusių rizikų ir užtikrinamas optimalus suspausto oro tiekimas.

Techniniai duomenys KE

Bazinis modelis

ModelisF6KE F9KE F16KE
Tūrinis srautas m³/min. 0,6 0,9 1,6
Suspausto oro jungtisG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 3,6 3,7 4,2
Kondensato išleidimo mechanizmo įtampa- - -

ModelisF22KE F26KE F46KE
Tūrinis srautas m³/min. 2,2 2,6 4,6
Suspausto oro jungtisG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 4,4 4,5 8,4
Kondensato išleidimo mechanizmo įtampa- - -

ModelisF83KE F110KE F142KE
Tūrinis srautas m³/min. 8,3 11 14,2
Suspausto oro jungtisG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 9,3 10,9 11,1
Kondensato išleidimo mechanizmo įtampa- - -

ModelisF184KE F250KE F320KE
Tūrinis srautas m³/min. 18,4 25 32
Suspausto oro jungtisG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 16,2 17,9 19,9
Kondensato išleidimo mechanizmo įtampa- - -

Techniniai duomenys KA

Bazinis modelis

ModelisF6KA F9KA F16KA
Tūrinis srautas m³/min. 0,6 0,9 1,6
Suspausto oro jungtisG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 2,3 2,3 3
Kondensato išleidimo mechanizmo įtampa- - -

ModelisF22KA F26KA F46KA
Tūrinis srautas m³/min. 2,2 2,6 4,6
Suspausto oro jungtisG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 3,2 3,2 7,2
Kondensato išleidimo mechanizmo įtampa- - -

ModelisF83KA F110KA F142KA
Tūrinis srautas m³/min. 8,3 11 14,2
Suspausto oro jungtisG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 8,3 9,7 10,1
Kondensato išleidimo mechanizmo įtampa- - -

ModelisF184KA F250KA F320KA
Tūrinis srautas m³/min. 18,4 25 32
Suspausto oro jungtisG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 15,1 16,9 19,1
Kondensato išleidimo mechanizmo įtampa- - -

Techniniai duomenys KD

Bazinis modelis

ModelisF6KD F9KD F16KD
Tūrinis srautas m³/min. 0,6 0,9 1,6
Suspausto oro jungtisG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 2,6 2,6 3,2
Kondensato išleidimo mechanizmo įtampa- - -

ModelisF22KD F26KD F46KD
Tūrinis srautas m³/min. 2,2 2,6 4,6
Suspausto oro jungtisG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 3,5 3,5 7,5
Kondensato išleidimo mechanizmo įtampa- - -

ModelisF83KD F110KD F142KD
Tūrinis srautas m³/min. 8,3 11 14,2
Suspausto oro jungtisG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 8,3 9,9 10,2
Kondensato išleidimo mechanizmo įtampa- - -

ModelisF184KD F250KD F320KD
Tūrinis srautas m³/min. 18,4 25 32
Suspausto oro jungtisG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 15,4 17,2 19,4
Kondensato išleidimo mechanizmo įtampa- - -

Techniniai duomenys KB

Bazinis modelis

ModelisF6KB F9KB F16KB
Tūrinis srautas m³/min. 0,6 0,9 1,6
Suspausto oro jungtisG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 3,6 3,6 4,2
Kondensato išleidimo mechanizmo įtampa95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelisF22KB F26KB F46KB
Tūrinis srautas m³/min. 2,2 2,6 4,6
Suspausto oro jungtisG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 4,4 4,5 8,4
Kondensato išleidimo mechanizmo įtampa95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelisF83KB F110KB F142KB
Tūrinis srautas m³/min. 8,3 11 14,2
Suspausto oro jungtisG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 9,3 10,9 11,1
Kondensato išleidimo mechanizmo įtampa95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelisF184KB F250KB F320KB
Tūrinis srautas m³/min. 18,4 25 32
Suspausto oro jungtisG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Darbinis manometrinis slėgis bar 2 - 16 2 - 16 2 - 16
Aplinkos temperatūra °C 3 - 50 3 - 50 3 - 50
Įėjimo temperatūra °C 3 - 66 3 - 66 3 - 66
Svoris kg 16,1 17,8 19,8
Kondensato išleidimo mechanizmo įtampa95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
