Betepalinis sraigtinis kompresorius su integruotu būgniniu džiovintuvu


i.HOC: kaip niekada daug sutaupytos energijos

Patentuotas „Kaeser“ būgninis džiovintuvas i.HOC iki 100 procentų išnaudoja suspaudimo procesų šilumą! Viso srauto regeneravimas užtikrina tinkamą žemą suspausto oro rasos tašką iki 45 °C aplinkos temperatūroje – be elektrinio kaitinimo ar papildomo regeneravimo oro šildymo!

  • integruojamas oru arba vandeniu aušinamuose įrenginiuose
  • Įrenginių vardinė galia nuo 37 kW iki 200 kW
  • Tiekiamo srauto debitas nuo 3,3 m³/min. iki 30 m³/min.
  • integruota kompresoriaus valdymo sistema SIGMA CONTROL 2 (modelio variantas SFC)

Nauda Jums

  • Neigiamas suspausto oro rasos taškas net ir aukštoje temperatūroje:
    dėl ypatingo regeneravimo potencialo i.HOC net ir esant aukštai aušinimo terpės temperatūrai išlaiko neigiamą suspausto oro rasos tašką.
  • Suspausto oro rasos taško stabilumas net ir su kintamu tūrio srautu:
    Net ir esant mažam kompresoriaus galingumui suspausto oro rasos taškas išlieka stabilus net be dalinės apkrovos kompensavimo
  • Veiksmingas džiovinimas ir šilumos rekuperavimas:
    i.HOC šilumos rekuperavimo sistemoje kaip regeneravimo oro aušintuvas naudojamas 2 pakopos optimizuotas šilumokaitis.
Viso eksploatavimo laikotarpio kaštai

Optimalios rekomendacijos, techninės tyrimų ir gamybų naujovės bei kokybiškas pasaulinis aptarnavimas leidžia išvengti prastovų.



Betepalinis sraigtinis kompresorius su integruotu freoniniu sausintuvu išsamiai

Ypatinga technika džiovintuvui

Integruotas freoninis sausintuvas

Freoniniai sausintuvai iki +3 °C suspausto oro rasos taško yra pirmasis pasirinkimas, kai ieškote energiją taupančio ir investicijų kaštus mažinančio besraigtinio kompresoriaus sprendimo. Su žemesniu nei +3 °C suspausto oro rasos tašku reikia naudoti adsorbcinį džiovintuvą.

Integruotas būgninis džiovintuvas i.HOC

Sraigtiniame kompresoriuje integruotas i.HOC būgninis džiovintuvas leidžia patogiai pasiekti suspausto oro rasos tašką iki -30 °C. Po antros kompresoriaus pakopos karštas suspaustas oras taip pat naudojamas sausiklio regeneracijai.

i.HOC su visos srovės regeneravimu

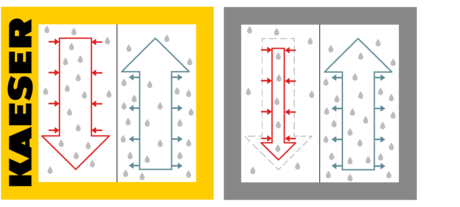

i.HOC su KAESER visos srovės regeneravimu
□ viso srauto regeneravimas □ dalinio srauto regeneravimas
↓ regeneravimo apimtis: karštas oras pašalina drėgmę iš sausiklio.
↑ džiovinimo apimtis: šaltas oras didina drėgmės lygį sausiklyje.

i.HOC (angl. „Integrated Heat of Compression Dryer“) iki 100 % suspaudimo šilumos išnaudoja antrojoje suspaudimo pakopoje (naudojant viso srauto regeneravimą). Dėl to galima naudoti šilumą už tai praktiškai nieko nemokant papildomai.

  • jokių papildomų energijos sąnaudų džiovinimo procesams
  • didelis regeneravimo potencialas net ir naudojant džiovintuvą su dalinio srauto regeneravimu
  • visos funkcijos veikia ir esant nedidelei kompresoriaus apkrovai

Viso srauto regeneravimo privalumai stebimi visų pirma iš kylančios aušinimo priemonės temperatūros. KAESER būgniniai džiovintuvai išsiskiria nepriekaištinga džiovinimo galia net ir nenaudojant papildomai kaitinamo regeneravimo oro.

Integruotas freoninis sausintuvas

Energiją taupantis džiovinimas

Integruota konstrukcija ir didelis aliumininis šilumokaitis užtikrina vos 0,1 bar slėgio nuostolį. Taupantis energiją „Scroll“ freoninis sausintuvas padeda sutaupyti daugiau energijos naudojant sauso oro džiovinimą.

Patogiai prieinamas

Visos freoninio sausintuvo dalys patogiai prieinamos pro aptarnavimo dureles priekinėje pusėje. Freoninio sausintuvo priežiūrą ir aptarnavimą atlikti ypač patogu.

Integruoti būgniniai džiovintuvai trumpai

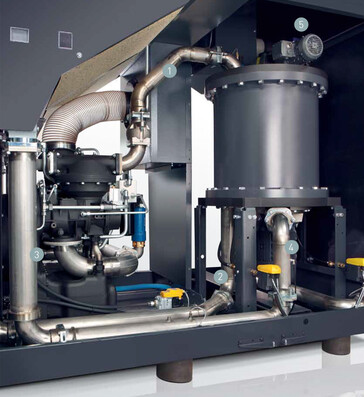

Būgninio sausintuvo i.HOC struktūros schema
  1. Regeneravimo oro įleidimo anga
  2. Regeneravimo oro išleidimo anga
  3. Kondensato separatorius
  4. Radialinio ventiliatoriaus įleidimo anga
  5. i.HOC išleidimo anga
i.HOC išsamiai

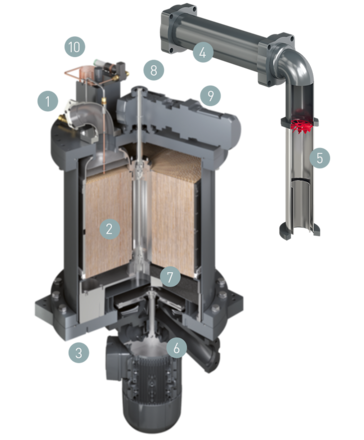

i.HOC – skersmuo ir dalys
  1. Regeneravimo oro įleidimo anga
  2. Būgnas (sausiklis – silikato gelis)
  3. Regeneravimo oro išleidimo anga
  4. Šilumokaitis 2 pakopoje
  5. Išorinis kondensato separatorius
  6. Radialinis ventiliatorius
  7. Rasos (lašelių) separatorius
  8. Radialinio ventiliatoriaus išleidimo anga
  9. Būgno variklis
  10. Suspausto oro rasos taško jutiklis (pasirinktinis)
Techniniai duomenys DSG-2 A

Bazinis modelis

ModelisDSG 140-2 A DSG 180-2 A DSG 220-2 A
Darbinis manometrinis slėgis bar 8 10 4 6 8 10 4 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maksimalus darbinis slėgis bar 8 10 4 6 8 10 4 6 8 10
Variklio vardinė galia kW 90 110 132
Matmenys
P x G x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 77 78 78
Svoris kg 3.400 3.550 3.650

ModelisDSG 260-2 A DSG 290-2 A
Darbinis manometrinis slėgis bar 4 6 8 10 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 28,61 26,1 26 22,9 28,55 28,5 26
Maksimalus darbinis slėgis bar 4 8 10 8 10
Variklio vardinė galia kW 160 200
Matmenys
P x G x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 79 81
Svoris kg 3.800 4.000

SFC modelis

ModelisDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Darbinis manometrinis slėgis bar 4 6 8 10 4 6 8 10 4 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maksimalus darbinis slėgis bar 6 10 8,5 10 7 10
Variklio vardinė galia kW 110 132 160
Matmenys
P x G x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 79 79 80
Svoris kg 4.150 4.250 4.400

ModelisDSG 290-2 SFC A
Darbinis manometrinis slėgis bar 4 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maksimalus darbinis slėgis bar 8,5 10
Variklio vardinė galia kW 200
Matmenys
P x G x A mm 		3.435 x 1.750 x 2.385
Suspausto oro jungtisDN80 PN16 DIN
Garso slėgio lygis dB(A) 82
Svoris kg 4.600

RD modelis

ModelisDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Darbinis manometrinis slėgis bar 8 10 6 8 10 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maksimalus darbinis slėgis bar 8 10 6 8 10 6 8 10
Variklio vardinė galia kW 90 110 132
Suspausto oro rasos taškas °C -34 -36 -26 -33 -36 -26 -33 -35
Matmenys
P x G x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 77 78 78
Svoris kg 4.500 4.650 4.750

ModelisDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Darbinis manometrinis slėgis bar 6 8 10 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 26,1 26 22,9 28,55 28,5 26
Maksimalus darbinis slėgis bar 8 10 8 10
Variklio vardinė galia kW 160 200
Suspausto oro rasos taškas °C -25 -32 -34 -24 -31 -33
Matmenys
P x G x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 79 81
Svoris kg 4.900 5.100

RD-SFC modelis

ModelisDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Darbinis manometrinis slėgis bar 6 8 10 6 8 10 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maksimalus darbinis slėgis bar 6 10 8,5 10 7 10
Variklio vardinė galia kW 110 132 160
Suspausto oro rasos taškas °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Matmenys
P x G x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 79 79 80
Svoris kg 5.250 5.350 5.500

ModelisDSG 290-2 i.HOC SFC A
Darbinis manometrinis slėgis bar 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 10,27 - 30,05 11,47 - 30 12,33 - 28
Maksimalus darbinis slėgis bar 8,5 10
Variklio vardinė galia kW 200
Suspausto oro rasos taškas °C -24 -30 -33
Matmenys
P x G x A mm 		4.270 x 1.750 x 2.385
Suspausto oro jungtisDN80 PN16 DIN
Garso slėgio lygis dB(A) 82
Svoris kg 5.700

Techniniai duomenys DSG-2 W

Bazinis modelis

ModelisDSG 140-2 W DSG 180-2 W DSG 220-2 W
Darbinis manometrinis slėgis bar 8 10 4 6 8 10 4 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maksimalus darbinis slėgis bar 8 10 4 6 8 10 4 6 8 10
Variklio vardinė galia kW 90 110 132
Matmenys
P x G x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 69 70 71
Svoris kg 3.100 3.250 3.350

ModelisDSG 260-2 W DSG 290-2 W
Darbinis manometrinis slėgis bar 4 6 8 10 4 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Maksimalus darbinis slėgis bar 4 8 10 8 10
Variklio vardinė galia kW 160 200
Matmenys
P x G x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 74 75
Svoris kg 3.500 3.700

SFC modelis

ModelisDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Darbinis manometrinis slėgis bar 4 6 8 10 4 6 8 10 4 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maksimalus darbinis slėgis bar 6 10 8,5 10 7 10
Variklio vardinė galia kW 110 132 160
Matmenys
P x G x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 71 72 75
Svoris kg 3.850 3.950 4.100

ModelisDSG 290-2 SFC W
Darbinis manometrinis slėgis bar 4 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maksimalus darbinis slėgis bar 8,5 10
Variklio vardinė galia kW 200
Matmenys
P x G x A mm 		3.435 x 1.750 x 2.060
Suspausto oro jungtisDN80 PN16 DIN
Garso slėgio lygis dB(A) 76
Svoris kg 4.300

RD modelis

ModelisDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Darbinis manometrinis slėgis bar 8 10 6 8 10 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maksimalus darbinis slėgis bar 8 10 6 8 10 6 8 10
Variklio vardinė galia kW 90 110 132
Suspausto oro rasos taškas °C -32 -36 -24 -33 -36 -24 -33 -36
Matmenys
P x G x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 69 70 71
Svoris kg 4.200 4.350 4.450

ModelisDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Darbinis manometrinis slėgis bar 6 8 10 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 26,1 26 22,9 28,55 28,5 26
Maksimalus darbinis slėgis bar 8 10 8 10
Variklio vardinė galia kW 160 200
Suspausto oro rasos taškas °C -25 -33 -36 -24 -33 -36
Matmenys
P x G x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 74 75
Svoris kg 4.600 4.800

RD-SFC modelis

ModelisDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Darbinis manometrinis slėgis bar 6 8 10 6 8 10 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maksimalus darbinis slėgis bar 6 10 8,5 10 7 10
Variklio vardinė galia kW 110 132 160
Suspausto oro rasos taškas °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Matmenys
P x G x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 71 72 75
Svoris kg 4.950 5.050 5.200

ModelisDSG 290-2 i.HOC SFC W
Darbinis manometrinis slėgis bar 6 8 10
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 10,27 - 30,05 11,47 - 30 12,33 - 28
Maksimalus darbinis slėgis bar 8,5 10
Variklio vardinė galia kW 200
Suspausto oro rasos taškas °C -25 -33 -36
Matmenys
P x G x A mm 		4.270 x 1.750 x 2.060
Suspausto oro jungtisDN80 PN16 DIN
Garso slėgio lygis dB(A) 76
Svoris kg 5.400
