Energiją taupantis freoninis sausintuvas SECOTEC nuo 10,5 iki 34 m³/min.


Kompaktiškas energiją taupantis freoninis sausintuvas, naudojantis likutinę šilumą

SECOTEC – čia TE ir TF serijos (*) – serijos pramoniniai „Kaeser“ freoniniai sausintuvai jau seniai išsiskiria itin stabiliu suspausto oro rasos tašku, didžiausiu prieinamumu ir itin mažais viso eksploatavimo laikotarpio kaštais.

Freoniniai sausintuvai su modernia slaptosios šilumos išnaudojimo ir šilumokaičio sistema SECOPACK LS ir valdymo sistema SIGMA CONTROL SMART nustato naują energijos našumo, kompaktiškumo ir patogumo naudotojui standartą.

  • ypač patvarus, korozijai atsparūs suspausto oro vamzdžiai ir šilumokaitis iš aliuminio (kondensatorius ir SECOPACKS LS)
  • su serijiniu „Modbus“ TCP ryšio moduliu sausintuvus galima prijungti prie SIGMA NETWORK tinklo.

Nauda Jums

  • Energijos taupymas:
    TE ir TF serijos freoniniai sausintuvai naudoja mažiau nei 97 W elektros energijos m³/min. suspausto oro (ISO 7183 A1). Dalinės apkrovos režimu energiją taupančios funkcijos leidžia nukreipti šilumą į terminį indą laikinai palaikyti ir prireikus naudoti ją džiovinimo operacijoms nenaudojant energijos. Reakcinė šilumokaičio sistema SECOPACK SL užtikrina visada stabilų suspausto oro rasos tašką.
  • Intuityvus valdymas:
    elektronine valdymo sistema SIGMA CONTROL SMART funkcijas valdyti paprasta ir intuityvu. Pranešimų atmintis, individualus veikimo laiko skaitiklis ir priežiūros intervalų laikmatis leidžia užtikrinti našią eksploatavimo duomenų kontrolę ir analizę. Bepotencialiai kontaktai ir „Modbus“ TCP ryšio modulis užtikrina patogų sujungimą su įrangos valdymo sistemomis, pvz., SIGMA AIR MANAGER 4.0.
  • Itin kompaktiškas:
    modernūs SECOPACK LS šilumokaičių serijos prietaisai yra užpildyti medžiaga su fazės perjungimu. Dėl gerokai didesnės talpos to paties tūrio prietaise sutaupoma iki 98 % slaptos šilumos, išskiriamos iš šilumokaičio Kadangi talpykla gali palaikyti stabilų suspausto oro rasos tašką, įrenginys užima mažiau vietos. Optimalus srauto paskirstymas sumažina slėgio nuostolį ir prisideda prie didelio SECOTEC serijos džiovintuvų veikimo našumo.

* Šios serijos freoniniame sausintuve yra šiltnamio efektą sukeliančių dujų R-513A.



Gaminio duomenys

Sumažinkite viso eksploatavimo laikotarpio kaštus!
KAESER „Life-Cycle-Cost-Management“ sistema

Dėl nenuolatinio veikimo ir didelio šaltnešio tankio naujausios kartos SECOTEC kartos freoniniai sausintuvai nepriklausomai nuo savo apkrovos naudoja mažiau nei 97 W kiekvienam m³/min. džiovinamo suspausto oro (ISO 7183 A1).

Skirtingai nei kituose rinkoje pateikiamuose prietaisuose, perteklinė aušinimo galia ne šiaip prarandama, o nukreipiama atvėsinti į šiluminę talpą. Ataušinus, šaltis nukreipiamas į suspausto oro džiovinimo procesus. Tam nereikia jokios elektros energijos.

Be to, naujos koncepcijos įrenginiai užtikrina itin paprastą priežiūrą ir neprilygstamą veikimo spartumą ir paprastumą.


Norite daugiau sužinoti, kaip „Kaeser“ padeda sumažinti viso eksploatavimo laikotarpio kaštus?

SECOTEC – visada taupoma elektros energija

Freoninio sausintuvo apkrovos priklauso ne tik nuo to, kiek suspausto oro reikia išdžiovinti, bet ir nuo to, kiek vandens yra įsiurbiamame suspaustame ore. Kylant temperatūrai kiekis didėja. Dėl to vasaros metu esant aukštoms aplinkos temperatūroms freoniniai sausintuvai ir kiti džiovintuvai veikia su ypatingomis apkrovomis (geltona kreivė).

Žiemą temperatūrai nukritus (žalsva kreivė) taip pat sumažėja ir freoninių sausintuvų darbinė apkrova. Dėl šių svyravimų pasiekti ir išlaikyti stabilų suspausto oro rasos tašką dažnai reikia padidinti galią iki pikinių apkrovų ir naudoti rezervus.

Analogiškai freoninių sausintuvų vardinis tūrio srautas ir temperatūra veikiant su apkrova taip pat nuolat svyruoja nuo 0 iki 100 %. SECOTEC reguliavimo sistema užtikrina tolygias apkrovas ir elektros sąnaudas tiksliai pagal poreikį, taip sutaupydama nemažą dalį lėšų.

Energijos taupymo efektas
Maksimaliai taupoma energija sausintuvus su reguliavimo funkcija
Maksimaliai taupoma energija naudojant SECOTEC freoninius sausintuvus su reguliavimo funkcija

Freoninio sausintuvo apkrova nuolat svyruoja tarp 0 ir 100 %. Skirtingai nei įprastuose dalinės apkrovos reguliavimo įrenginiuose, SECOTEC reguliavimo sistema tiksliai paskirsto reikalingą galią visoms apkrovos fazėms.

Taip SECOTEC freoniniame sausintuve su karštų dujų apėjimo reguliavimu sutaupoma vidutiniškai nuo 40 % iki 60 % der išlaidų srauto tiekimui.

SECOTEC džiovintuvų šalčio akumuliatoriai lieka šalti, skirtingai nuo įprasto naudojimo atvejų. Taigi suspaustas oras yra veiksmingai džiovinamas pradinėje (tiekimo) fazėje. Aukštos kokybės izoliacija taip pat užtikrina minimalias energijos sąnaudas. Be to, suspausto oro džiovinimas SECOTEC freoniniuose sausintuvuose ne tik taupo energiją, bet ir veikia itin tyliai ir sklandžiai.

Efektyvus sausinimas tausojant medžiagas
Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

SECOTEC freoniniai sausintuvai, esant pilnai apkrovai, efektyviai pasiekia stabilų suspausto oro rasos tašką iki +3°C. Net ir esant dalinei apkrovai, dėl mažos svyravimų amplitudės suspausto oro rasos taškas yra kur kas stabilesnis palyginti su įprastiniais freoniniais sausintuvais.

Įprastiniai freoniniai sausintuvai naudoja savo šilumokaičio medžiagą kaip šalčio akumuliatorių su perjungiamais valdymo režimais ir be papildomo šalčio akumuliatoriaus. Todėl šių sausintuvų šaldymo kompresoriai ir ventiliatorių varikliai turi daug dažniau įsijunginėti ir išsijunginėti, kad užtikrintų reikiamą pastovų aušinimą.

Kad sumažintų dėvėjimąsi ir persijungimų dažnį, šaltnešio apytakos ratas dažnai atidaromas tiktai pasiekus nustatytą gerokai aukštesnį suspausto oro rasos tašką. Dėl to atsiranda suspausto oro rasos taško momento svyravimai. Tai yra pavojinga, nes jei santykinė oro drėgmė viršija 40 %, gali prasidėti korozija.

Tuo tarpu SECOTEC freoniniai sausintuvai dėl didelės šalčio akumuliatoriaus talpos tausoja medžiagas. Tinkamai nustačius įrenginį pirmą kartą, šaltnešio kompresorius ir ventiliatoriaus variklis liks išjungti kur kas ilgiau, išlaikydami stabilų suspausto oro rasos tašką.

Įranga

Šaltnešio apytakos ratas

Šaltnešio apytakos ratą (kontūrą) sudaro:

  • Slankusis („Scroll“) kompresorius
  • Aliuminio mikrokanalo skystinimo priemonė su ventiliatoriumi
  • Apsauginis slėgio reguliatorius
  • Aušinimo skysčio surinkimo talpa
  • Filtro džiovintuvas
  • Termostatinis plėtimosi vožtuvas
  • Aliumininio šilumokaičio sistema SECOPACK LS
  • Temperatūros ir slėgio jutiklis

SECOPACK LS

  • Oro / oro ir oro / šaltnešio šilumokaitis aliumininėje konstrukcijoje
  • Integruota konstrukcija su fazių perjungimo priemonėmis
  • Kondensato atskyrikliai
  • Šilumos izoliacija

SIGMA CONTROL SMART

SIGMA CONTROL SMART: elektroninis valdymas spalvotame ekrane

  • Elektroninė valdymo sistema su spalvotu ekranu
  • Neutralaus tono meniu
  • Rasos taško tendencijos rodinys
  • Instrumentuotės schema su integruotais eksploataciniais duomenimis ir pranešimais
  • Pranešimų atmintis
  • Veikimo valandų skaitiklis
  • Techninės priežiūros laikmatis

Kontaktai be potencialo

  • Su veikimo būsenos pranešimais „Gedimas“ ir „Veikia šaltnešio kompresorius“
  • Įspėjamieji pranešimai „Įspėjimas / priežiūra“ ir „Aukštas suspausto oro rasos taškas“
  • Veikimo valandų skaitiklis
  • Techninės priežiūros laikmatis

Kondensato išleidimas

  • Elektroninis kondensato išleidimo mechanizmas „ECO-DRAIN 31 Vario“ su rutuliniu čiaupu kondensato išleidimo linijoje ir su šalto išorinio paviršiaus izoliacija

Korpusas

  • Korpusas su milteline danga
  • Nuimamas skydas užtikrina paprastą prieigą prie elektros jungčių
  • Patogus skystinimo priemonės valymas
  • Nuimamas šoninis skydas leidžia prieiti prie centrinės vidinės kameros
  • Įrenginio kojelės

Jungtys

  • Korozijai atsparūs suspausto oro vamzdžiai
  • Varžtinės jungtys, skirtos išorinei kondensato išleidimo linijai prijungti
  • Kabelio įvorė tinklo jungčiai prijungti galinėje sienelėje (skyde numatyta alternatyvi anga kabelių išvadui iš viršaus)

Elektros sujungimai

  • Elektros įranga sujungiama ir patikrinama pagal EN 60204-1 mašinų saugos standartą
  • Skirstomosios spintos apsaugos klasė IP 54

Priedai ir papildomi įrenginiai

  • Freoninis sausintuvas aplinkos temperatūrai iki 50 °C
  • Vandeniu aušinamas freoninis sausintuvas (TF serijos)
  • Suspausto oro jungtis kairėje (TF serijos)
  • Vamzdžių rinkinys, skirtas prijungti TF 173, 203, 251 (jau sumontuotas gamykloje) (TF serijos)
  • Varžtais tvirtinamos įrenginio atramos
  • Integruoto transformatoriaus pradinė įtampa 200 V – 440 V
  • Integruoto transformatoriaus pradinė įtampa 500 V / 3 fazės / 50 Hz ir 575 V / 3 fazės / 60 Hz
  • Konstrukcija be silikono (atitinka gamyklinį standartą Nr. 3.10.7)
  • Modbus TCP ryšio modulis
SECOTEC – paruoštas naudoti pagal Industrie 4.0 standartą!
Įspėjamųjų nurodymų SIGMA AIR MANAGER 4.0 teėjimo schemoje rodinys

Su „Modbus“ TCP ryšio moduliu SECOTEC freoninius sausintuvus galima prijungti prie SIGMA NETWORK tinklo. Visi svarbiausi darbiniai parametrai ir pranešimai, prieinami realiuoju laiku.

Tai užtikrina patogų visos suspausto oro pastotės sistemos stebėjimą ir leidžia taikyti pritaikytą prevencinę priežiūrą.
Pasekmės: didžiausias įrangos veikimo našumas ir minimalūs eksploatavimo kaštai.

Be to, SIGMA AIR MANAGER 4.0 leidžia patogiai prieiti ir peržiūrėti pagrindinius freoninio sausintuvo darbinius parametrus. Koduoti pagal spalvas įspėjimai ir signalai rodomi suspausto oro pastotės srauto schemoje. Spustelint ant sausintuvo apskritimo simbolio galima peržiūrėti svarbius darbinius parametrus ir pranešimų tekstą.

SECOPACK LS – kaip niekada našus veikimas

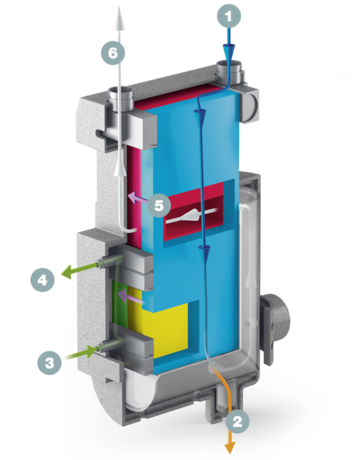

SECOPAC šilumokaičio sistemos pjūvinis brėžinys
  1. Suspausto oro tiekimo įvadas
  2. Kondensato išleidimo linija
  3. Šaltnešio (šalto) tiekimo įvadas
  4. Šaltnešio (šilto) išleidimo įvadas
  5. Šilumos perdavimas
  6. Suspausto oro išleidimo įvadas

TE ir TF serijos freoniniuose sausintuvuose įmontuota moderni šilumokaičio valdymo sistema SECOPACK LS. Pasyvinis šilumokaitis užpildomas keičiančios fazes medžiagos. Suspaustas oras pašildo medžiagą tiek, kad ji ištirpsta (talpa ištuštinama). Tai leidžia sugerti tirpimo šilumą. Jie yra gerokai didesnė nei paprasta šiluma, taip yra dėl medžiagos būdingųjų vidinių savybių (šilumos išlaikymo be fazių perjungimo). Pasyvinis TE ir TF serijos džiovintuvas išsiskiria gerokai didesniu šaltnešio tankiu ir sutaupo iki 98 % slaptos šilumos, išskiriamos iš šilumokaičio.

Rezultatas: didelis veikimo našumas užtikrinant stabilų suspausto oro rasos tašką, medžiagas tausojantis veikimas ir daug mažesnė užimama vieta.

Modernus reguliavimas su talpos reguliavimu PLUS ir fazių sukeitimu

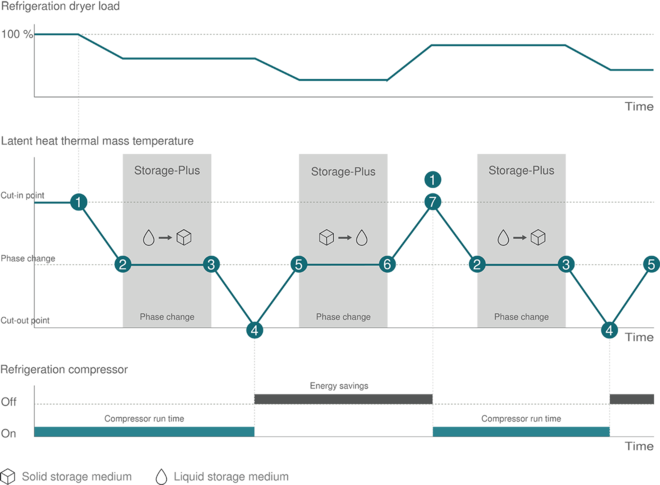

SECOTEC: modernus reguliavimas su talpos reguliavimu PLUS ir fazių sukeitimu
  1. Kompresoriuje yra šalto šaltnešio, skirto užtikrinti kaupiklio džiovinimą ir aušinimą suspaustu oru.
  2. Terpė laikoma pastovioje temperatūroje ir išsklaido susikaupusią šilumą per šaltnešio kontūrą.
  3. Šaltnešis vėl atvėsina įrenginį iki išjungimo momento.
  4. Šaltnešio kompresorius išsijungia.
  1. Šaltnešis perneša šaltį į suspausto oro džiovinimo įrangą ir pašyla.
  2. Terpė pastovioje temperatūroje šildama ištirpsta ir taip surenka didelę dalį šilumos iš drėgno suspausto oro.
  3. Šaltnešis vėl sušyla iki kompresoriaus įsijungimo momento.
Sandara ir veikimas

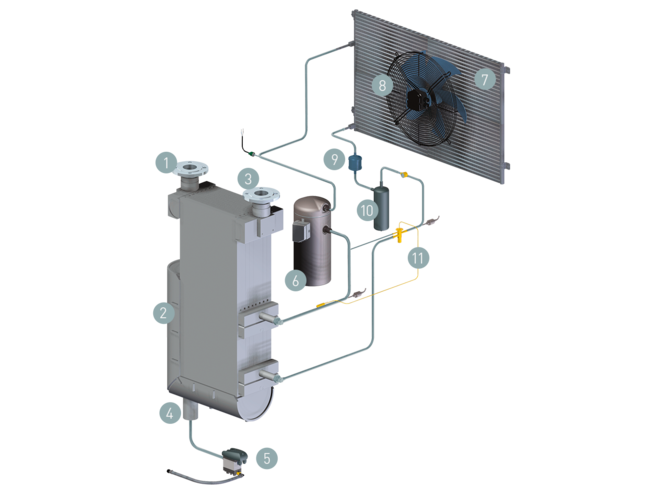

Energiją taupančio freoninio sausintuvo SECOTEC TF surinkimo schema
  1. Suspausto oro tiekimo įvadas
  2. SECOPACK LS šilumokaičio sistema
  3. Suspausto oro išleidimo įvadas
  4. Kondensato išleidimo linija
  5. Kondensato išleidimo mechanizmas ECO-DRAIN
  6. Šaltnešio kompresorius
  1. Mikrokanalo kondensatorius
  2. Ventiliatorius
  3. Filtro džiovintuvas
  4. Šaltnešio akumuliatorius
  5. Plėtimosi vožtuvas
Techniniai duomenys TE

Bazinis modelis

ModelisTE 102 TE 122 TE 142
Tūrinis srautas m³/min. 11,5 12,5 15,5
Slėgio sumažėjimas bar 0,11 0,13 0,14
Elektros galios poreikis prie 50 % tūrio kW 0,5 0,52 0,77
Elektros galios poreikis prie 100 % tūrio kW 1,08 1,12 1,51
Darbinis manometrinis slėgis bar 3 - 16 3 - 16 3 - 16
Aplinkos temperatūra °C 3 - 45 3 - 45 3 - 45
Įėjimo temperatūra °C 3 - 60 3 - 60 3 - 60
Svoris kg 229 230 249
Matmenys
P x G x A mm 		712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
Suspausto oro jungtisG 2 G 2 G 2
Kondensato išleidimo jungtisG ¼ G ¼ G ¼
Elektros tiekimas400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
ŠaltnešisR-513A R-513A R-513A
Šaltnešio masė kaip CO2 ekvivalentas t 0,95 0,98 0,98
Galimas globalinis atšilimas631 631 631
Šaltnešio masė kg 1,5 1,55 1,55

Techniniai duomenys TF

Bazinis modelis

ModelisTF 174 TF 230 TF 280
Tūrinis srautas m³/min. 17 23 28
Slėgio sumažėjimas bar 0,13 0,15 0,19
Elektros galios poreikis prie 50 % tūrio kW 0,79 0,97 1,11
Elektros galios poreikis prie 100 % tūrio kW 1,61 2,2 2,45
Darbinis manometrinis slėgis bar 3 - 16 3 - 16 3 - 16
Aplinkos temperatūra °C 3 - 45 3 - 45 3 - 45
Įėjimo temperatūra °C 3 - 60 3 - 60 3 - 60
Svoris kg 345 375 395
Matmenys
P x G x A mm 		835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
Suspausto oro jungtisDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Kondensato išleidimo jungtisG ¼ G ¼ G ¼
Elektros tiekimas400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
ŠaltnešisR-513A R-513A R-513A
Šaltnešio masė kaip CO2 ekvivalentas t 1,77 1,83 2,15
Galimas globalinis atšilimas631 631 631
Šaltnešio masė kg 2,8 2,9 3,4

ModelisTF 340
Tūrinis srautas m³/min. 34
Slėgio sumažėjimas bar 0,17
Elektros galios poreikis prie 50 % tūrio kW 1,29
Elektros galios poreikis prie 100 % tūrio kW 2,87
Darbinis manometrinis slėgis bar 3 - 16
Aplinkos temperatūra °C 3 - 45
Įėjimo temperatūra °C 3 - 60
Svoris kg 420
Matmenys
P x G x A mm 		835 x 1.230 x 2.000
Suspausto oro jungtisDN80 PN16 DIN
Kondensato išleidimo jungtisG ¼
Elektros tiekimas400 V / 3 / 50 Hz
ŠaltnešisR-513A
Šaltnešio masė kaip CO2 ekvivalentas t 2,84
Galimas globalinis atšilimas631
Šaltnešio masė kg 4,5
