Large rotary screw compressors from 75 to 515 kW

For optimum efficiency and a higher flow rate

Our oil-injected rotary screw compressors from the DSD to HSD series demonstrate their strengths above all in large-scale industrial operations. When large volumes of compressed air are required for your production processes with high levels of energy efficiency and dependability, then rotary screw compressors up to 500 kW are the perfect choice.

The DSD series is optionally available with an add-on dryer, which protects your compressed air lines from corrosion and minimises the risk of damage to the product.
All models are available with or without variable-speed drive (SFC).

On the HSD series, two compressors are integrated within a single housing. Both units are equipped complete with airend, SIGMA CONTROL controller and individual cooling system. Due to their high flow rates, they are particularly well suited to applications in the automotive or steel industries.

Your benefits

  • Service-friendly design:
    Every system is designed for easy access to all service- and maintenance-relevant parts from the front side of the unit, which saves time and increases availability.
  • Integrated controller for greater efficiency:
    The internal SIGMA CONTROL 2 controller precisely matches the power output of a compressor to the respective compressed air demand, thereby coordinating and optimising the interplay between compressed air generation and consumption.
  • Maximum flexibility with minimal space requirement:
    With the HSD series, two compressors combined within a single enclosure save considerable space as compared to a single compressor unit with the corresponding performance. This system can be optimally adapted to different consumption scenarios, thereby minimising idling periods and increasing efficiency.


Our rotary screw compressors up to 515 kW in detail

Save energy with heat recovery
Maksimalus šilumos rekuperavimas su sraigtiniais kompresoriais.

A rotary screw compressor converts 100% of the supplied electrical drive energy into heat. Up to 96% of this energy can be recovered and reused for heating purposes. This not only reduces primary energy consumption, but also improves the company’s overall energy balance.

You can find out everything regarding areas of application and potential savings on our heat recovery page.

Efektyvi ir saugi eksploatacija
SIGMA CONTROL 2 kompresoriaus valdymo sistema

Integruota SIGMA CONTROL 2 valdymo sistema kontroliuoja suslėgtojo oro gamybą užtikrindama efektyvų ir saugų kompresoriaus veikimą ir valdymą IT tinkle. Stebimi ir vertinami visi atitinkami sistemos komponentai ir darbinė būsena. Vartotojas turi galimybę sistemą sujungti su (SCADA) sistema.

Energy efficiency is paramount
Taupykite su KAESER „Life-Cycle Management“ sistema

The purchase price and service costs account for just a fraction of the total lifetime cost of a compressor. Energy accounts for the lion's share of the system’s costs. As a leading compressed air systems provider, we offer individual planning tailored to your exact needs, an energy-efficient compressed air station and reliable service. We are there to partner you throughout the entire service life of your compressed air station.

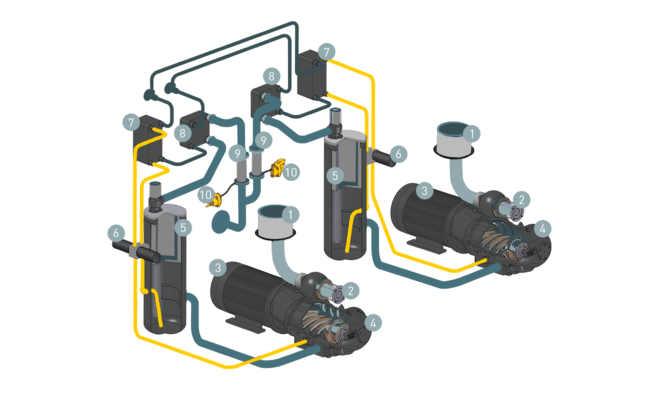

HSD funkcinė schema
HSD suspausto oro pastočių surinkimo schema
  1. Oro filtras
  2. Įsiurbimo vožtuvas
  3. Elektros variklis
  4. Sraigtinio kompresoriaus blokas
  5. Separatorius su atskyrimo indėklu
  1. Alyvos filtras
  2. Alyvos radiatorius
  3. Suspausto oro radiatorius
  4. Cikloniniai separatoriai
  5. Kondensato išleidimo mechanizmas ECO-DRAIN

Suspaudimui skirtas oras per įsiurbimo filtrą (1) ir įsiurbimo vožtuvą (2) patenka į SIGMA PROFILE sraigtų bloką (3). Kompresoriaus blokas (3) sukamas premium efektyvumo elektros varikliu (4). Suspaudimo metu aušinimo alyva įpurškiama aušinimui užtikrinti, alyvos separatoriujes (5) vėl atskiriama nuo oro. Suspaustas oras iš dviejų pakopų alyvos separatoriaus (6) keliauja per minimalaus slėgio atbulinį vožtuvą (MDRV) (7) į oro radiatorių (8).

Po aušinimo susidaręs kondensatas surenkamas integruotu cikloniniu separatoriumi (9) irECO-DRAIN pagalba (10) išleidžiamas. Suspaustas oras be kondensato iš kompresoriaus keliauja į oro linijos jungtį (11). Suspaudimo proceso metu susidariusią šilumą aušinanti alyva (12) atiduoda į vandeninį šilumokaitį. Po to aušinimo alyva išvaloma filtro pagalba (13). Elektroninė šilumos valdymo (ETM) sistema (14) užtikrina žemiausią įmanomą darbinę temperatūrą. SIGMA CONTROL 2 kompresoriaus valdiklis ir, priklausomai nuo versijos, žvaigždės-trikampio paledėjas arba dažnio keitiklis (SFC) yra sumontuoti valdymo spintoje.

Techniniai duomenys DSD

Bazinis modelis

ModelisDSD 145 DSD 175 DSD 205
Darbinis manometrinis slėgis bar 7,5 7,5 10 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 14 16,92 13,6 21 16,59 13,06
Maksimalus darbinis slėgis bar 9 8,5 12 8,5 12 15
Variklio vardinė galia kW 75 90 110
Matmenys
P x G x A mm
2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150
Suspausto oro jungtisDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Garso slėgio lygis dB(A) 69 70 72
Svoris kg 2.950 3.060 3.090 3.360 3.100 3.130

ModelisDSD 240
Darbinis manometrinis slėgis bar 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 25,15 20,4 16,15
Maksimalus darbinis slėgis bar 8,5 12 15
Variklio vardinė galia kW 132
Matmenys
P x G x A mm
2.450 x 1.730 x 2.150
Suspausto oro jungtisDN65 PN16 DIN
Garso slėgio lygis dB(A) 74
Svoris kg 3.420 3.430 3.170

T tipo modelis

ModelisDSD 145 T DSD 175 T DSD 205 T
Darbinis manometrinis slėgis bar 7,5 7,5 10 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 14 16,92 13,6 21 16,59 13,06
Maksimalus darbinis slėgis bar 9 8,5 12 8,5 12 15
Variklio vardinė galia kW 75 90 110
Freoninis sausintuvas ABT 250 ABT 250 ABT 250
Matmenys
P x G x A mm
2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150
Suspausto oro jungtisDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Garso slėgio lygis dB(A) 69 70 72
Svoris kg 3.220 3.330 3.360 3.630 3.370 3.400

ModelisDSD 240 T
Darbinis manometrinis slėgis bar 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 25,15 20,4 16,15
Maksimalus darbinis slėgis bar 8,5 12 15
Variklio vardinė galia kW 132
Freoninis sausintuvas ABT 250
Matmenys
P x G x A mm
2.750 x 1.730 x 2.150
Suspausto oro jungtisDN65 PN16 DIN
Garso slėgio lygis dB(A) 74
Svoris kg 3.690 3.700 3.440

SFC modelis

ModelisDSD 145 SFC DSD 175 SFC DSD 205 SFC
Darbinis manometrinis slėgis bar 7,5 7,5 10 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Maksimalus darbinis slėgis bar 8,5 10 10 15
Variklio vardinė galia kW 75 90 110
Matmenys
P x G x A mm
2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150
Suspausto oro jungtisDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Garso slėgio lygis dB(A) 70 71 73
Svoris kg 3.190 3.330 3.340 3.370

ModelisDSD 240 SFC
Darbinis manometrinis slėgis bar 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Maksimalus darbinis slėgis bar 8,5 12 15
Variklio vardinė galia kW 132
Matmenys
P x G x A mm
2.690 x 1.730 x 2.150
Suspausto oro jungtisDN65 PN16 DIN
Garso slėgio lygis dB(A) 75
Svoris kg 3.670 3.410 3.440

T-SFC modelis

ModelisDSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
Darbinis manometrinis slėgis bar 7,5 7,5 10 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Maksimalus darbinis slėgis bar 8,5 10 10 15
Variklio vardinė galia kW 75 90 110
Freoninis sausintuvas ABT 250 ABT 250 ABT 250
Matmenys
P x G x A mm
2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150
Suspausto oro jungtisDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Garso slėgio lygis dB(A) 70 71 73
Svoris kg 3.470 3.610 3.620 3.650

ModelisDSD 240 T SFC
Darbinis manometrinis slėgis bar 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Maksimalus darbinis slėgis bar 8,5 12 15
Variklio vardinė galia kW 132
Freoninis sausintuvas ABT 250
Matmenys
P x G x A mm
2.990 x 1.730 x 2.150
Suspausto oro jungtisDN65 PN16 DIN
Garso slėgio lygis dB(A) 75
Svoris kg 3.950 3.690 3.720

Primontuojamas freoninis sausintuvas

ModelisABT 250
Naudojamoji galia kW 1,8
Suspausto oro rasos taškas °C 3
ŠaltnešisR-513A
Galimas globalinis atšilimas631
Šaltnešio kiekis kg 1,35
Šaltnešio masė kaip CO2 ekvivalentas t 0,9
Hermetiškas šaldymo kontūras-

Techniniai duomenys DSDX

Bazinis modelis

ModelisDSDX 245 DSDX 305
Darbinis manometrinis slėgis bar 7,5 10 13 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 25,15 20,4 16,15 30,55 24,7 19,78
Maksimalus darbinis slėgis bar 8,5 12 15 8,5 12 15
Variklio vardinė galia kW 132 160
Matmenys
P x G x A mm
2.690 x 1.910 x 2.140 2.690 x 1.910 x 2.140
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 74 75
Svoris kg 3.950 3.962 3.716 4.450 4.018 4.030

SFC modelis

ModelisDSDX 245 SFC DSDX 305 SFC
Darbinis manometrinis slėgis bar 7,5 10 13 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 5,57 - 27,17 5,57 - 23,35 4,95 - 19,27 6,85 - 33,03 5,35 - 28,46 5,18 - 24,01
Maksimalus darbinis slėgis bar 8,5 12 15 8,5 12 15
Variklio vardinė galia kW 132 160
Matmenys
P x G x A mm
2.940 x 1.910 x 2.140 2.940 x 1.910 x 2.140
Suspausto oro jungtisDN80 PN16 DIN DN80 PN16 DIN
Garso slėgio lygis dB(A) 75 76
Svoris kg 4.700 4.454 4.466 4.800 4.812 4.566

Techniniai duomenys ESD

Bazinis modelis

ModelisESD 375 ESD 445
Darbinis manometrinis slėgis bar 7,5 10 13 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 37,85 30,13 24,34 42,2 37,32 29,67
Maksimalus darbinis slėgis bar 8,5 12 15 8,5 12 15
Variklio vardinė galia kW 200 250
Matmenys
P x G x A mm
2.960 x 2.030 x 2.140 2.960 x 2.030 x 2.140
Suspausto oro jungtisDN100 PN16 DIN DN100 PN16 DIN
Garso slėgio lygis dB(A) 75 76
Svoris kg 5.000 4.880 4.560 5.060 4.940

SFC modelis

ModelisESD 375 SFC ESD 445 SFC
Darbinis manometrinis slėgis bar 7,5 10 13 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 8,6 - 37,6 8,22 - 32,51 6,4 - 27,48 10,6 - 43,2 8,33 - 37,89 7,77 - 31,94
Maksimalus darbinis slėgis bar 8,5 12 15 8,5 12 15
Variklio vardinė galia kW 200 250
Matmenys
P x G x A mm
3.200 x 2.030 x 2.140 3.200 x 2.030 x 2.140
Suspausto oro jungtisDN100 PN16 DIN DN100 PN16 DIN
Garso slėgio lygis dB(A) 76 77
Svoris kg 5.480 5.160 5.170 5.660 5.540 5.220

Techniniai duomenys FSD

Bazinis modelis

ModelisFSD 475 FSD 575
Darbinis manometrinis slėgis bar 7,5 10 13 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 48,2 37,63 29,52 58,4 47,57 37
Maksimalus darbinis slėgis bar 8,5 12 15 8,5 12 15
Variklio vardinė galia kW 250 315
Matmenys
P x G x A mm
3.495 x 2.145 x 2.360 3.495 x 2.145 x 2.360
Suspausto oro jungtisDN150 PN16 DIN DN150 PN16 DIN
Garso slėgio lygis dB(A) 79 79
Svoris kg 6.580 6.230 6.100 6.750 6.600 6.250

SFC modelis

ModelisFSD 475 SFC FSD 575 SFC
Darbinis manometrinis slėgis bar 7,5 10 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 10,6 - 49,87 9,93 - 44,08 13,33 - 59,83 12,9 - 50,85 11,55 - 45
Maksimalus darbinis slėgis bar 8,5 12 8,5 12 15
Variklio vardinė galia kW 250 315
Matmenys
P x G x A mm
3.740 x 2.145 x 2.360 3.740 x 2.145 x 2.360
Suspausto oro jungtisDN150 PN16 DIN DN150 PN16 DIN
Garso slėgio lygis dB(A) 79 80
Svoris kg 6.930 6.800 7.300 6.950 6.820

Techniniai duomenys HSD

Bazinis modelis

ModelisHSD 662 HSD 722 HSD 782
Darbinis manometrinis slėgis bar 7,5 10 13 7,5 10 13 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
Maksimalus darbinis slėgis bar 8,5 12 15 8,5 12 15 8,5 12 15
Variklio vardinė galia kW 360 400 450
Matmenys
P x G x A mm
3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
Suspausto oro jungtisDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Garso slėgio lygis dB(A) 71 72 72
Svoris kg 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

ModelisHSD 842
Darbinis manometrinis slėgis bar 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 84,4 71,15 58,27
Maksimalus darbinis slėgis bar 8,5 12 15
Variklio vardinė galia kW 500
Matmenys
P x G x A mm
3.570 x 2.145 x 2.350
Suspausto oro jungtisDN150 PN16 DIN
Garso slėgio lygis dB(A) 73
Svoris kg 8.700 8.666 8.368

SFC modelis

ModelisHSD 662 SFC HSD 782 SFC HSD 842 SFC
Darbinis manometrinis slėgis bar 7,5 10 7,5 10 13 7,5 10 13
Tūrinis srautas visa įranga su darbiniu slėgiu m³/min. 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
Maksimalus darbinis slėgis bar 8,5 12 8,5 12 15 8,5 12 15
Variklio vardinė galia kW 382 410 515
Matmenys
P x G x A mm
4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
Suspausto oro jungtisDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Garso slėgio lygis dB(A) 73 74 75
Svoris kg 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315
