Didelio našumo stūmokliniai kompresoriai: N serijos papildomi kompresoriai

Aukšto slėgio tiekimo sprendimas

N serijos papildomi kompresoriai padidins jūsų esamo tinklo slėgį iki 45 bar. „Kaeser“ siūlo tiksliai nustatomų parametrų programą aukštos įtampos stūmoklinių kompresorių papildomiems kompresoriams, kurie yra nepriekaištingai suderinami su „Kaeser“ sraigtiniais kompresoriais ir SIGMA PET AIR pastotėmis.

N serijos papildomi kompresoriai pateikiami su vienu, dviem arba trim cilindrais. Galimi tokie galios parametrai:

  • pradinis slėgis iki 13 bar – galinis slėgis iki 45 bar
  • Tūrinis srautas: 0,27–20,51 m³/min.

Papildomi kompresoriai gali būti naudojami įvairiose instaliacijose, kai reikia papildomų apimčių šalia įprasto valdymo ir darbinio oro tiekimo atskiruose gamybos etapuose, ir tai ekonomiškiau negu tiekti aukšto slėgio suspaustą orą, kurio reikia tik atskiriems elementams, į visą tiekimo tinklą. Geras tokio įrenginio naudojimo pavyzdys yra PET talpų gamyba.

Nauda Jums

  • patikimas veikimas su aukštu slėgiu:
    tokie modernūs sprendimai kaip sutepimas alyva arba intensyvus cilindrų aušinimas ne tik užtikrina ilgalaikiškumą ir mažesnį priežiūros poreikį, bet ir leidžia naudoti su sistema suderinamą ir pastoviai tiekiamą slėgį iki maks. 45 bar.
  • Naudojama labai nedaug alyvos:
    įtaisyti aukštos kokybės cilindrai yra tiksliai pritaikyti ir papildomai apsaugoti nuo dėvėjimosi. Dėl to naudojama mažiau alyvos per visą eksploatavimo laikotarpį.
  • Gaminamas ypač žemos temperatūros suspaustas oras:
    trijų cilindrų papildomo kompresoriaus suspausto oro aušintuve numatyti atskiri ventiliatoriai. Tai leidžia ypač sumažinti suspausto oro temperatūrą išėjimo angoje. Jei reikia dar žemesnės temperatūros, prie papildomo kompresoriaus galima prijungti vandeniu aušinamus papildomus aušintuvus.

Taupykite išlaidas elektros energijai
Viso eksploatavimo laikotarpio kaštai

Didelio našumo PREMIUM kokybės elekros varikliai išsiskiria ypač dideliu veikimo našumu ir neprilygstamai mažomis energijos sąnaudomis. Taip pat įvertinsite ir jų žemą darbinę temperatūrą.



Gaminio duomenys

Variantai

Mažesnėms apimtims

Papildomas kompresorius, nuo N 60 G iki N 153 G, aušinamas oru

Mažesniam tūriniam srautui ir maksimaliam slėgiui iki 40 bar puikiai tiks mūsų mažieji įrenginiai: vieno arba dviejų cilindrų blokų agregatai su varikliais, veikiantys iki 4 kW galios diapazone. Visi KAESER KOMPRESSOREN kompresorių blokai pasiruošia veikti automatiškai, taigi „Kaeser“ užtikrinama kokybė kaip niekada akivaizdi.

Vidutiniam ir dideliam apimties poreikiui

Papildomas kompresorius, nuo N 253 G iki N 502 G, aušinamas oru

Esant didelio tūrinio srauto poreikiui ir slėgiui iki 45 bar ateina valanda vidutinio dydžio ir didiesiems „Kaeser“ papildomiems kompresoriams. Šių „jėgainių“ centras yra tikslus dviejų arba trijų cilindrų kompresoriaus blokas su aukštos kokybės cilindrais, užtikrinančiais optimalų veikimo našumą. Didelio našumo elektrinis pavaros variklis iki 45 kW užtikrina optimalų energijos našumą (iki 18,5 kW: IE2, nuo 18,5 kW: IE3).

Papildomas kompresorius, N 2001 G, aušinamas oru

Oru aušinamuose agregatuose N 2001 G atskiras aušintuvas su ventiliatoriaus varikliu leidžia iki minimumo sumažinti temperatūrų skirtumą (ΔT) tarp įsiurbto ir sutankinto suspausto oro. Kad įranga būtų ypač vėsi, modelyje N 2001 G galima naudoti prijungiamą vandeniu aušinamą suspausto oro galinį aušintuvą. Dėl to ΔT vertė lieka lygi maždaug 5 K – net jei aplink išties karšta.

Įrengimo pavyzdys

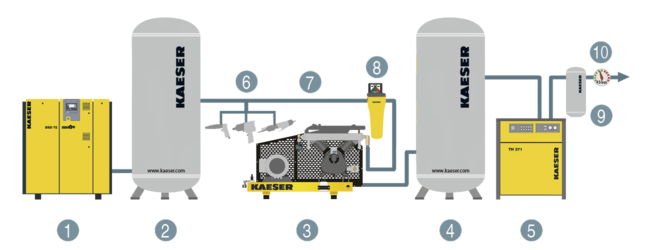

Suspausto oro pastotės su papildomu kompresoriumi iki 45 bar surinkimo schema
  1. Sraigtinis kompresorius
  2. Suspausto oro talpos
  3. Papildomas kompresorius
  4. Aukšto slėgio suspausto oro talpa
  5. Aukšto slėgio freoninis sausintuvas
  1. Pneumatiniai įrankiai
  2. Žemo slėgio tinklas iki 13 bar
  3. Pirminiai filtrai
  4. Aukšto slėgio mikrofiltras
  5. Suspausto oro tinklas iki 45 bar

Suspausto oro sistema su papildomu kompresoriumi iki 45 bar

Techniniai duomenys N 60-G

Bazinis modelis

ModelisN 60 5/20 bar N 60 7,5/30 bar N 60 10/35 bar
Pradinis slėgis bar 5 7,5 10
Galutinis slėgis bar 20 30 35
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 0,27 0,38 0,53
Įsiurbimo tūrinis srautas m³/min. 0,4 0,57 0,73
Stūmoklio debitas m³/min. 0,07 0,07 0,07
Kompresoriaus bloko apsukos 1/min. 1.150 1.150 1.150
Stūmoklių skaičius 1 1 1
Variklio vardinė galia kW 2,2 2,2 2,2
Garso slėgio lygis dB(A) 74 74 74
Suspausto oro jungtis pradinio slėgio pusėjeG ½ G ½ G ½
Suspausto oro jungtis galinio slėgio pusėjeG ½ G ½ G ½
Matmenys P x G x A mm 920 x 450 x 550 920 x 450 x 550 920 x 450 x 550
Svoris kg 70 70 70

ModelisN 60 13/35 bar
Pradinis slėgis bar 13
Galutinis slėgis bar 35
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 0,75
Įsiurbimo tūrinis srautas m³/min. 0,93
Stūmoklio debitas m³/min. 0,07
Kompresoriaus bloko apsukos 1/min. 1.150
Stūmoklių skaičius 1
Variklio vardinė galia kW 2,2
Garso slėgio lygis dB(A) 74
Suspausto oro jungtis pradinio slėgio pusėjeG ½
Suspausto oro jungtis galinio slėgio pusėjeG ½
Matmenys P x G x A mm 920 x 450 x 550
Svoris kg 70

Techniniai duomenys N 153-G

Bazinis modelis

ModelisN 153 5/15 bar N 153 5/20 bar N 153 7,5/15 bar
Pradinis slėgis bar 5 5 7,5
Galutinis slėgis bar 15 20 15
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 0,67 0,57 1,03
Įsiurbimo tūrinis srautas m³/min. 0,89 0,89 1,27
Stūmoklio debitas m³/min. 0,15 0,15 0,15
Kompresoriaus bloko apsukos 1/min. 650 650 650
Stūmoklių skaičius 2 2 2
Variklio vardinė galia kW 2,2 4 2,2
Garso slėgio lygis dB(A) 74 74 74
Suspausto oro jungtis pradinio slėgio pusėjeG ¾ G ¾ G ¾
Suspausto oro jungtis galinio slėgio pusėjeG ½ G ½ G ½
Matmenys P x G x A mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Svoris kg 255 255 255

ModelisN 153 10/15 bar N 153 10/40 bar N 153 13/40 bar
Pradinis slėgis bar 10 10 13
Galutinis slėgis bar 15 40 40
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 1,4 0,89 1,33
Įsiurbimo tūrinis srautas m³/min. 1,64 1,64 2,08
Stūmoklio debitas m³/min. 0,15 0,15 0,15
Kompresoriaus bloko apsukos 1/min. 650 650 650
Stūmoklių skaičius 2 2 2
Variklio vardinė galia kW 2,2 4 4
Garso slėgio lygis dB(A) 74 74 74
Suspausto oro jungtis pradinio slėgio pusėjeG ¾ G ¾ G ¾
Suspausto oro jungtis galinio slėgio pusėjeG ½ G ½ G ½
Matmenys P x G x A mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Svoris kg 255 255 255

Techniniai duomenys N 253-G

Bazinis modelis

ModelisN 253 5/25 bar N 253 7,5/20 bar N 253 7,5/35 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 20 35
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 0,99 1,72 1,45
Įsiurbimo tūrinis srautas m³/min. 1,56 2,21 2,21
Stūmoklio debitas m³/min. 0,26 0,26 0,26
Kompresoriaus bloko apsukos 1/min. 1.135 1.135 1.135
Stūmoklių skaičius 2 2 2
Variklio vardinė galia kW 7,5 7,5 11
Garso slėgio lygis dB(A) 76 76 76
Suspausto oro jungtis pradinio slėgio pusėjeG ¾ G ¾ G ¾
Suspausto oro jungtis galinio slėgio pusėjeG ½ G ½ G ½
Matmenys P x G x A mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Svoris kg 290 290 290

ModelisN 253 10/25 bar N 253 10/45 bar N 253 13/25 bar
Pradinis slėgis bar 10 10 13
Galutinis slėgis bar 25 45 25
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 2,27 1,91 3,05
Įsiurbimo tūrinis srautas m³/min. 2,86 2,86 3,64
Stūmoklio debitas m³/min. 0,26 0,26 0,26
Kompresoriaus bloko apsukos 1/min. 1.135 1.135 1.135
Stūmoklių skaičius 2 2 2
Variklio vardinė galia kW 7,5 11 7,5
Garso slėgio lygis dB(A) 76 76 76
Suspausto oro jungtis pradinio slėgio pusėjeG ¾ G ¾ G ¾
Suspausto oro jungtis galinio slėgio pusėjeG ½ G ½ G ½
Matmenys P x G x A mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Svoris kg 290 290 290

ModelisN 253 13/45 bar
Pradinis slėgis bar 13
Galutinis slėgis bar 45
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 2,68
Įsiurbimo tūrinis srautas m³/min. 3,64
Stūmoklio debitas m³/min. 0,26
Kompresoriaus bloko apsukos 1/min. 1.135
Stūmoklių skaičius 2
Variklio vardinė galia kW 11
Garso slėgio lygis dB(A) 76
Suspausto oro jungtis pradinio slėgio pusėjeG ¾
Suspausto oro jungtis galinio slėgio pusėjeG ½
Matmenys P x G x A mm 1.390 x 730 x 810
Svoris kg 290

Techniniai duomenys N 351-G

Bazinis modelis

ModelisN 351 5/25 bar N 351 7,5/25 bar N 351 7,5/35 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 35
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 1,58 2,53 2,31
Įsiurbimo tūrinis srautas m³/min. 2,29 3,25 3,25
Stūmoklio debitas m³/min. 0,38 0,38 0,38
Kompresoriaus bloko apsukos 1/min. 950 950 950
Stūmoklių skaičius 2 2 2
Variklio vardinė galia kW 11 11 15
Garso slėgio lygis dB(A) 77 77 77
Suspausto oro jungtis pradinio slėgio pusėjeG ¾ G ¾ G ¾
Suspausto oro jungtis galinio slėgio pusėjeG ¾ G ¾ G ¾
Matmenys P x G x A mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Svoris kg 415 415 415

ModelisN 351 10/25 bar N 351 10/45 bar N 351 13/25 bar
Pradinis slėgis bar 10 10 13
Galutinis slėgis bar 25 45 25
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 3,49 3,04 4,63
Įsiurbimo tūrinis srautas m³/min. 4,2 4,2 5,34
Stūmoklio debitas m³/min. 0,38 0,38 0,38
Kompresoriaus bloko apsukos 1/min. 950 950 950
Stūmoklių skaičius 2 2 2
Variklio vardinė galia kW 11 15 11
Garso slėgio lygis dB(A) 77 77 77
Suspausto oro jungtis pradinio slėgio pusėjeG ¾ G ¾ G ¾
Suspausto oro jungtis galinio slėgio pusėjeG ¾ G ¾ G ¾
Matmenys P x G x A mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Svoris kg 415 415 415

ModelisN 351 13/45 bar
Pradinis slėgis bar 13
Galutinis slėgis bar 45
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 4,18
Įsiurbimo tūrinis srautas m³/min. 5,34
Stūmoklio debitas m³/min. 0,38
Kompresoriaus bloko apsukos 1/min. 950
Stūmoklių skaičius 2
Variklio vardinė galia kW 15
Garso slėgio lygis dB(A) 77
Suspausto oro jungtis pradinio slėgio pusėjeG ¾
Suspausto oro jungtis galinio slėgio pusėjeG ¾
Matmenys P x G x A mm 1.550 x 880 x 1.020
Svoris kg 415

Techniniai duomenys N 502-G

Bazinis modelis

ModelisN 502 5/25 bar N 502 7,5/25 bar N 502 7,5/35 bar
Pradinis slėgis bar 5 7,5 7,5
Galutinis slėgis bar 25 25 35
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 2 3,19 2,87
Įsiurbimo tūrinis srautas m³/min. 3 4,25 4,25
Stūmoklio debitas m³/min. 0,5 0,5 0,5
Kompresoriaus bloko apsukos 1/min. 990 990 990
Stūmoklių skaičius 2 2 2
Variklio vardinė galia kW 11 11 15
Garso slėgio lygis dB(A) 77 77 77
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG ¾ G ¾ G ¾
Matmenys P x G x A mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Svoris kg 460 460 460

ModelisN 502 10/25 bar N 502 10/35 bar N 502 10/45 bar
Pradinis slėgis bar 10 10 10
Galutinis slėgis bar 25 35 45
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 4,38 4,06 3,74
Įsiurbimo tūrinis srautas m³/min. 5,5 5,5 5,5
Stūmoklio debitas m³/min. 0,5 0,5 0,5
Kompresoriaus bloko apsukos 1/min. 990 990 990
Stūmoklių skaičius 2 2 2
Variklio vardinė galia kW 11 15 18,5
Garso slėgio lygis dB(A) 77 77 77
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG ¾ G ¾ G ¾
Matmenys P x G x A mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Svoris kg 460 460 460

ModelisN 502 13/35 bar N 502 13/45 bar
Pradinis slėgis bar 13 13
Galutinis slėgis bar 35 45
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 5,49 5,17
Įsiurbimo tūrinis srautas m³/min. 6,99 6,99
Stūmoklio debitas m³/min. 0,5 0,5
Kompresoriaus bloko apsukos 1/min. 990 990
Stūmoklių skaičius 2 2
Variklio vardinė galia kW 15 18,5
Garso slėgio lygis dB(A) 77 77
Suspausto oro jungtis pradinio slėgio pusėjeG 1 G 1
Suspausto oro jungtis galinio slėgio pusėjeG ¾ G ¾
Matmenys P x G x A mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Svoris kg 460 460

Techniniai duomenys N 2001-G

Bazinis modelis

ModelisN 2001 5/25 bar N 2001 7,5/25 bar N 2001 10/25 bar
Pradinis slėgis bar 5 7,5 10
Galutinis slėgis bar 25 25 25
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 9,13 11,43 15,51
Įsiurbimo tūrinis srautas m³/min. 11,37 13,26 17,16
Stūmoklio debitas m³/min. 1,89 1,56 1,56
Kompresoriaus bloko apsukos 1/min. 910 750 750
Stūmoklių skaičius 3 3 3
Variklio vardinė galia kW 37 37 37
Garso slėgio lygis dB(A) 85 85 85
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys P x G x A mm 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050
Svoris kg 1.190 1.190 1.190

ModelisN 2001 13/25 bar
Pradinis slėgis bar 13
Galutinis slėgis bar 25
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 20,21
Įsiurbimo tūrinis srautas m³/min. 21,54
Stūmoklio debitas m³/min. 1,54
Kompresoriaus bloko apsukos 1/min. 740
Stūmoklių skaičius 3
Variklio vardinė galia kW 37
Garso slėgio lygis dB(A) 85
Suspausto oro jungtis pradinio slėgio pusėjeG 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½
Matmenys P x G x A mm 2.790 x 1.010 x 1.050
Svoris kg 1.190

Techniniai duomenys N 2001-GW

Bazinis modelis

ModelisN 2001 W 5/25 bar N 2001 W 7,5/25 bar N 2001 W 10/25 bar
Pradinis slėgis bar 5 7,5 10
Galutinis slėgis bar 25 25 25
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 9,13 11,43 15,51
Įsiurbimo tūrinis srautas m³/min. 11,37 13,26 17,16
Stūmoklio debitas m³/min. 1,89 1,56 1,56
Kompresoriaus bloko apsukos 1/min. 910 750 750
Stūmoklių skaičius 3 3 3
Variklio vardinė galia kW 37 37 37
Garso slėgio lygis dB(A) 84 84 84
Suspausto oro jungtis pradinio slėgio pusėjeG 2 G 2 G 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½ G 1½ G 1½
Matmenys P x G x A mm 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010
Svoris kg 1.030 1.030 1.030

ModelisN 2001 W 13/25 bar
Pradinis slėgis bar 13
Galutinis slėgis bar 25
Tūrinis srautas Visa įranga su darbiniu slėgiu m³/min. 20,21
Įsiurbimo tūrinis srautas m³/min. 21,54
Stūmoklio debitas m³/min. 1,54
Kompresoriaus bloko apsukos 1/min. 740
Stūmoklių skaičius 3
Variklio vardinė galia kW 37
Garso slėgio lygis dB(A) 84
Suspausto oro jungtis pradinio slėgio pusėjeG 2
Suspausto oro jungtis galinio slėgio pusėjeG 1½
Matmenys P x G x A mm 1.980 x 1.000 x 1.010
Svoris kg 1.030
