Kompaktiškas freoninis sausintuvas KRYOSEC iki 4,5 m³/min.

Patikimai veikiantis įtaisas saugo nuo drėgmės visuose apdorojimo etapuose

KRYOSEC kompaktiškas freoninis sausintuvas* yra pažymėtas aukštą kokybę užtikrinančiu ženklu „Pagaminta Vokietijoje“. Jie patikimai saugo nuo drėgmės net, jei aplinkos temperatūra siekia +50 °C. Mažesnis slėgio nuostolis nerūdijančiojo plieno korpuse įtaisytoje šilumokaičio sistemoje ir techninės priežiūros beveik nereikalaujanti konstrukcija užtikrina ekonomišką eksploatavimą. Įrenginys yra itin kompaktiškos formos ir telpa tiesiai reikalingoje vietoje: po įrenginių platformomis, įskaitant darbo platformas, ar net montuojami prie sienos (TAH serija).

patikimas sauso suspausto oro nuo 0,35 iki 4,5 m³/min. tiekimas
Darbinis slėgis iki 16 bar
Priedai. Elektrinis kondensato išleidimo mechanizmas ECO-DRAIN ir / arba elektroninis termostatas, skirtas įspėjimui apie suspausto oro rasos tašką, – abu su įspėjimo signalo kontaktu be potencialo

Nauda Jums

Patikimas drėgmės pašalinimas:
KRYOSEC džiovintuvas aušina drėgną suspaustą orą didelės galios šilumokaičio sistemoje, kurią sudaro plieninės plokštelės. Iškrentantis kondensatas bet kurios veikimo fazės metu pašalinamas į integruotą separatorių. Elektroninis kondensato išleidimo mechanizmas ECO-DRAIN užtikrina tinkamą kondensato išleidimą.
Tinka ir esant aukštoms aplinkos temperatūroms:
KRYOSEC džiovintuvas šalina iš oro drėgmę .patikimai net itin sudėtingomis eksploatavimo sąlygomis. Tai padeda užtikrinti didelių matmenų šilumokaičio ir šaltnešio skystinimo medžiagos paviršiai bei reguliuojamas aušinimo oro tiekimas.
Normas atitinkantis pramoninis standartas:
KRYOSEC džiovintuvai atitinka mašinoms taikomas saugos direktyvas (EN 60204-1), įskaitant užrakinamą spyna įjungimo / išjungimo jungiklį bei integruotą tinklo srovės atskyriklį. Dėl kokybiško paruošimo ir kompaktiško dizaino šio tipo prietaisai taip pat puikiai tiks naudoti decentralizuotose instaliacijose, pavyzdžiui, su gamybos ir apdorojimo įrenginiais, į kuriuos turi būti tiekiamas aukštos kokybės suspaustas oras.

* Šios serijos freoniniame sausintuve yra šiltnamio efektą sukeliančių dujų R-513A.

Idealus papildymas: AQUAMAT alyvos ir vandens separatorius

Mūsų rekomendacija: prieš išleisdami į kanalizaciją, kondensatą patogiai ir nebrangiai paruoškite su AQUAMAT alyvos ir vandens separatorių.

Kondensato paruošimas

Gaminio duomenys

Įranga

Šaltnešio apytakos ratas

Šaltnešio apytakos ratą (kontūrą) sudaro kompresorius
ventiliatoriaus ir skystinimo priemonės konstrukcinė grupė
Filtro džiovintuvas
Kapiliaras
Izoliuotas oro / oro ir oro / šaltnešio šilumokaitis su integruotu kondensato atskyrimo mechanizmu iš nerūdijančiojo plieno (dengto variu)
Kaitinimo dujų apėjimo reguliatorius

Kondensato išleidimas

Elektroniniu būdu valdomas kondensato išleidimo mechanizmas ECO-DRAIN 30

elektroninis kondensato išleidimo mechanizmas „ECO-DRAIN 30“ su rutuliniu čiaupu kondensato išleidimo linijoje ir su šalto išorinio paviršiaus izoliacija

Elektroninė valdymo sistema ir indikatoriai

Mechaninis suspausto oro rasos taško indikatorius
Elektros įranga atitinka EN 60204-1 reikalavimus: įtaisytas atjungiamas pagrindinis jungiklis su integruotu atjungimo nuo tinklo įtaisu

Korpusas

Kompaktiškas freoninis sausintuvas KRYOSEC – mažesnio dydžio, galima tvirtinti prie sienos.

Milteline danga dengtas prietaiso korpusas su nuimamu gaubtu ir kojelėmis
Paruoštas tvirtinti prie sienos (tik TAH serijos)

Jungtys

Į rinkinį įeina tinklo prijungimo laidas (be kištuko)
vidiniai sujungimai
Varžtinės jungtys, skirtos išorinei kondensato išleidimo linijai prijungti

Dokumentacija

Eksploatavimo instrukcija ir CE atitikties deklaracija (versija ES šalims)

Pasirinktinai: Kontaktas be potencialo „Suspausto oro rasos taško įspėjimas“

Papildomai galima prijungti elektroninį termostatą su išėjimu be potencialo
Paruoštas integruoti į esamą gamybos liniją
Signalai priimami tiesiai prie išėjimo
Su reguliuojama viršutine ir apsaugine ribine verte

Pasirinktinai: kondensato išleidimo mechanizmas su kontaktu be potencialo

Papildomai galima prijungti elektroninį kondensato išleidimo mechanizmą ECO-DRAIN 31 su signalo kontaktu be potencialo
Signalai priimami tiesiai prie išleidimo įrenginio

Sandara ir veikimas

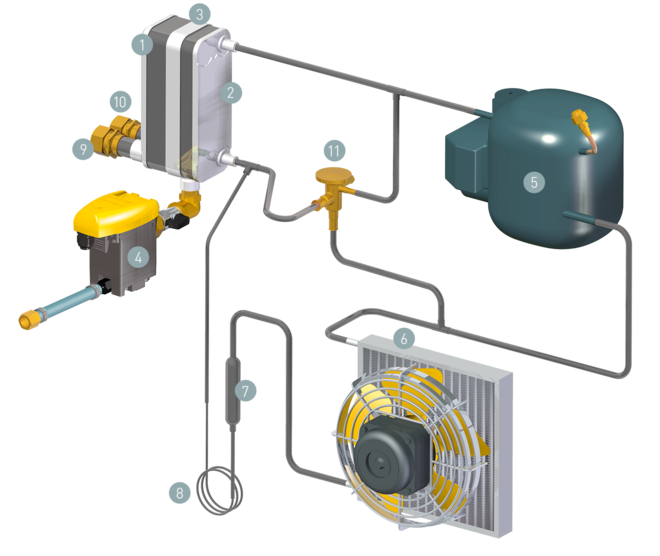

Kompaktiškų freoninių sausintuvų TAH ir TCH surinkimo schema

Oro / oro šilumokaitis
Oro / šaltnešio šilumokaitis
Kondensato atskyrikliai
Kondensato išleidimo mechanizmai
Šaltnešio kompresorius
Šaltnešio kondensatorius su ventiliatoriumi (aušinamas oru)

Filtro džiovintuvas
Kapiliaro vamzdelis (šaltnešio drėkinimas ir aušinima)
Suspausto oro įėjimas
Suspausto oro išmetimo anga
Kaitinimo dujų apėjimo reguliatorius

Techniniai duomenys TAH

Bazinis modelis

Modelis	TAH 5	TAH 7	TAH 10
Tūrinis srautas m³/min.	0,35	0,6	0,8
Slėgio sumažėjimas bar	0,05	0,13	0,15
Elektros galios poreikis prie 100 % tūrio kW	0,2	0,2	0,28
Darbinis manometrinis slėgis bar	3 - 16	3 - 16	3 - 16
Aplinkos temperatūra °C	3 - 50	3 - 50	3 - 50
Įėjimo temperatūra °C	60	60	60
Šaltnešis	R-513A	R-513A	R-513A
Svoris kg	24	24	26
Matmenys P x G x A mm	386 x 473 x 440	386 x 473 x 440	386 x 473 x 440
Suspausto oro jungtis	G ½	G ½	G ½
Kondensato išleidimo jungtis	G ¼	G ¼	G ¼
Elektros tiekimas	230 V / 1 / 60 Hz	230 V / 1 / 60 Hz	230 V / 1 / 60 Hz
Šaltnešio masė kg	0,14	0,19	0,21
Šaltnešio masė kaip CO₂ ekvivalentas t	0,09	0,12	0,13
Hermetiškas šaldymo kontūras	●	●	●

Techniniai duomenys TBH

Bazinis modelis

Modelis	TBH 14	TBH 16	TBH 23
Tūrinis srautas m³/min.	1,2	1,6	2,2
Slėgio sumažėjimas bar	0,22	0,24	0,23
Elektros galios poreikis prie 100 % tūrio kW	0,36	0,45	0,57
Darbinis manometrinis slėgis bar	3 - 16	3 - 16	3 - 16
Aplinkos temperatūra °C	3 - 50	3 - 50	3 - 50
Įėjimo temperatūra °C	60	60	60
Šaltnešis	R-513A	R-513A	R-513A
Svoris kg	33	38	46
Matmenys P x G x A mm	462 x 525 x 548	462 x 525 x 548	462 x 525 x 548
Suspausto oro jungtis	G ½	G ½	G 1
Kondensato išleidimo jungtis	G ¼	G ¼	G ¼
Elektros tiekimas	230 V / 1 / 60 Hz	230 V / 1 / 60 Hz	230 V / 1 / 60 Hz
Šaltnešio masė kg	0,29	0,44	0,49
Šaltnešio masė kaip CO₂ ekvivalentas t	0,18	0,28	0,31
Hermetiškas šaldymo kontūras	●	●	●

Techniniai duomenys TCH

Bazinis modelis

Modelis	TCH 27	TCH 33	TCH 36
Tūrinis srautas m³/min.	2,6	3,15	3,5
Slėgio sumažėjimas bar	0,18	0,19	0,21
Elektros galios poreikis prie 100 % tūrio kW	0,6	0,8	1,08
Darbinis manometrinis slėgis bar	3 - 16	3 - 16	3 - 16
Aplinkos temperatūra °C	3 - 50	3 - 50	3 - 50
Įėjimo temperatūra °C	60	60	60
Šaltnešis	R-513A	R-513A	R-513A
Svoris kg	56	66	69
Matmenys P x G x A mm	640 x 663 x 609	640 x 663 x 609	640 x 663 x 609
Suspausto oro jungtis	G 1	G 1¼	G 1¼
Kondensato išleidimo jungtis	G ¼	G ¼	G ¼
Elektros tiekimas	230 V / 1 / 60 Hz	230 V / 1 / 60 Hz	230 V / 1 / 60 Hz
Šaltnešio masė kg	0,62	0,74	0,95
Šaltnešio masė kaip CO₂ ekvivalentas t	0,39	0,47	0,6
Hermetiškas šaldymo kontūras	-	-	-

Modelis	TCH 45
Tūrinis srautas m³/min.	4,5
Slėgio sumažėjimas bar	0,18
Elektros galios poreikis prie 100 % tūrio kW	1,33
Darbinis manometrinis slėgis bar	3 - 16
Aplinkos temperatūra °C	3 - 50
Įėjimo temperatūra °C	60
Šaltnešis	R-513A
Svoris kg	75
Matmenys P x G x A mm	640 x 663 x 609
Suspausto oro jungtis	G 1¼
Kondensato išleidimo jungtis	G ¼
Elektros tiekimas	230 V / 1 / 60 Hz
Šaltnešio masė kg	1,03
Šaltnešio masė kaip CO₂ ekvivalentas t	0,65
Hermetiškas šaldymo kontūras	-
